Hospital San Rafael, Alajuela

Regresar a estructuras
Compartir en:

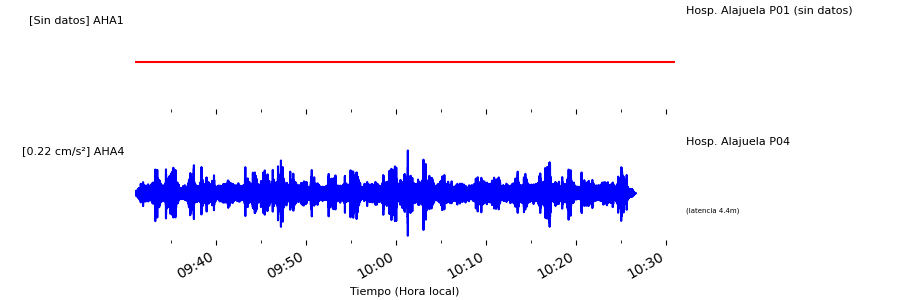

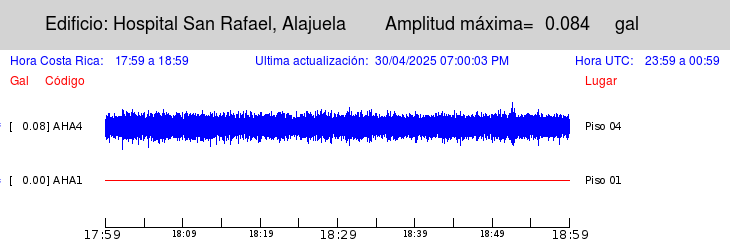

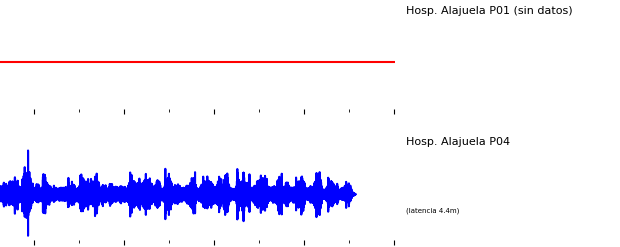

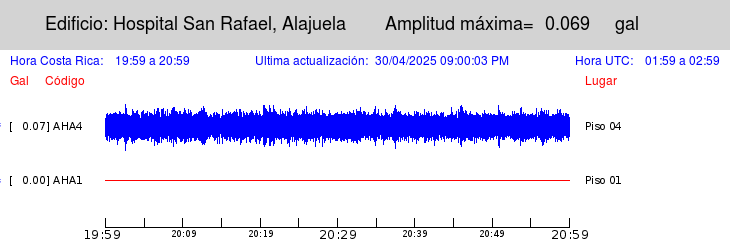

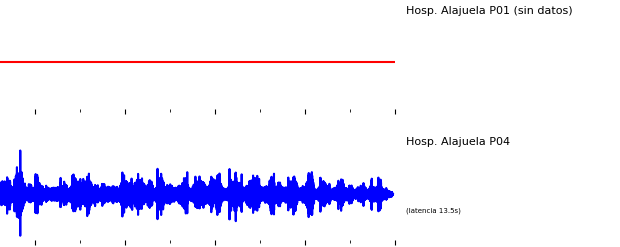

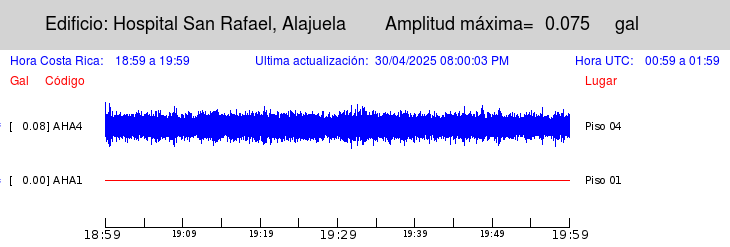

La imágen anterior muestra los datos en las trazas de la última hora. Si quieres ver las imagenes con los datos en trazas de las horas anteriores, ver los siguientes enlaces:

El cociente espectral se calcula con los datos sísmicos que se han registrado durante varios años. El espectro de amplitud de la planta superior se divide con el de la planta inferior para la componente longitudinal (a lo largo del edificio -LONG-) y transversal (perpendicular al edificio -TRAN-). En el recuadro se muestra el valor del período donde se alcanza la mayor amplitud.

Resumen técnico.

Proyecto Hospital San Rafael, Alajuela
Desarrollador Caja Costarricense de Seguro Social (CCSS)
Arquitectura Pendiente
Ingeniería Estructural Pendiente
Construcción Obrascon Huarte Lain / Expansión Exterior
Tipo de uso Centro Hospitalario
Área de construcción 31 465 m2
Cantidad de edificios 4 módulos (A, B, C, D)
Concluido en 2004
Módulo instrumentado Modulo C
Pisos 4 (18m de altura)
Sistema Sismorresistente Tipo dual: marcos y muros de concreto reforzado
Sistema de entrepiso Losas multitubulares prefabricadas de concreto pretensado
Cimentación Losa flotante
Acelerógrafos instalados 2, en Pisos 1 y 4
Resumen técnico
Instrumentado desde Abril 2016

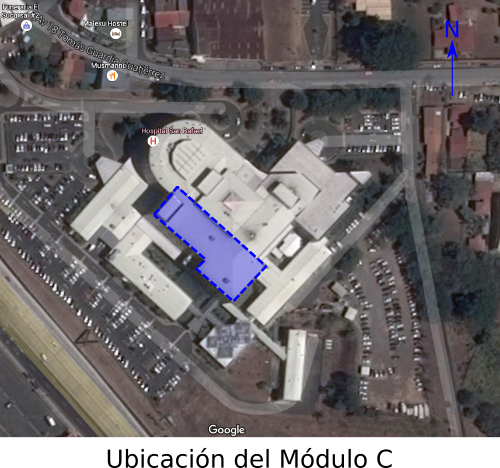

Esquema de planta física.

La siguiente figura muestra los períodos naturales de vibración de la estructura en función del tiempo. La ventana de medición va desde Octubre del 2017 a Junio del 2020. Cada traza negra corresponde a un período determinado. En este enlace se puede ver una explicación al respecto: http://www.lis.ucr.ac.cr/2319

Reseña.

El Hospital San Rafael de Alajuela fue inaugurado en el año 2004. El proyecto cuenta con un total de 31 465 metros cuadrados distribuidos en cuatro edificios o módulos.

Con miras al fortalecimiento del convenio existente con la Caja Costarricense de Seguro Social (CCSS) para el monitoreo de actividad sísmica en el país, el Laboratorio de Ingeniería Sísmica (LIS) colocó dos acelerógrafos en el módulo C, uno en el primer nivel y otro en el cuarto nivel. La importancia de instrumentar este tipo de estructuras y sus beneficios se detallan en http://www.lis.ucr.ac.cr/index.php?id=1738.

El módulo C cuenta con un sistema sismorresistente (SSR) tipo dual según el CSCR-10, compuesto de marcos y muros de concreto reforzado. Este se encarga de resistir las cargas gravitacionales y fuerzas laterales a las que el edificio es sometido. La cimentación del mismo consiste en una losa flotante rigidizada por medio de vigas.

El sistema de entrepisos utilizado se compone de losas multitubulares prefabricadas de concreto pretensado con una sobrelosa colada en sitio, el mismo actuá como un diafragma rígido que distribuye las fuerzas laterales a los diferentes elementos verticales (muros y columnas).
