Hospital San Vicente de Paul, Heredia

Regresar a estructuras
Compartir en:

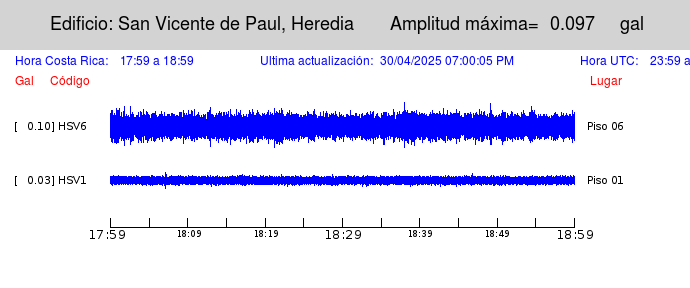

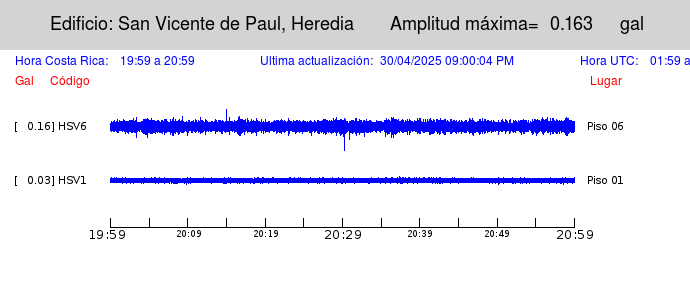

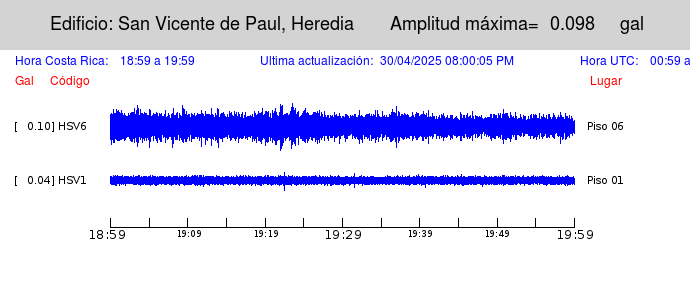

La imágen anterior muestra los datos en las trazas de la última hora. Si quieres ver las imagenes con los datos en trazas de las horas anteriores, ver los siguientes enlaces:

El cociente espectral se calcula con los datos sísmicos que se han registrado durante varios años. El espectro de amplitud de la planta superior se divide con el de la planta inferior para la componente longitudinal (a lo largo del edificio -LONG-) y transversal (perpendicular al edificio -TRAN-). En el recuadro se muestra el valor del período donde se alcanza la mayor amplitud.

Resumen técnico.

Proyecto Hospital de Heredia San Vicente de Paúl
Desarrollador Caja Costarricense de Seguro Social (CCSS)
Arquitectura Arq. Jorge Abarca y Arq. Roberto Vargas de la CCSS
Ingeniería Estructural Ing. Jorge Granados de la CCSS
Construcción EDICA LTDA
Tipo de uso Centro Hospitalario
Área de construcción 37 487 m2
Cantidad de edificios 6 módulos (A, B, C, D, E, F)
Concluido en 2010
Módulo instrumentado Módulo E
Pisos 6
Sistema Sismorresistente Tipo dual: marcos y muros de concreto reforzado
Sistema de entrepiso Viguetas prefabricadas de concreto pretensado
Cimentación Losa flotante
Acelerógrafos instalados 2, en Piso 1 y Piso 6
Resumen técnico
Instrumentado desde Agosto 2015

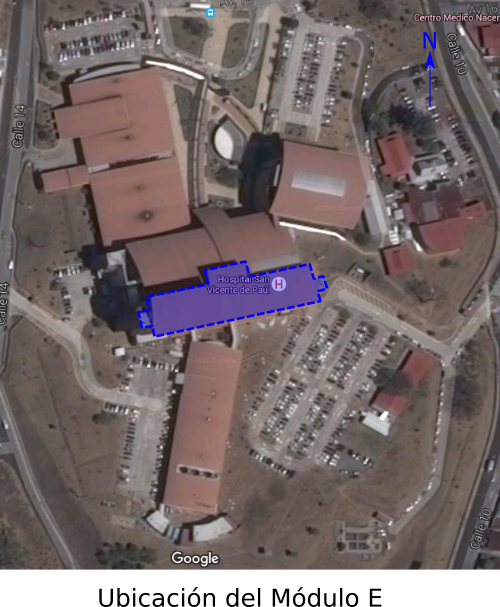

Esquema de planta física.

La siguiente figura muestra los períodos naturales de vibración de la estructura en función del tiempo. La ventana de medición va desde Octubre del 2017 a Junio del 2020. Cada traza negra corresponde a un período determinado. En este enlace se puede ver una explicación al respecto: http://www.lis.ucr.ac.cr/2319

Reseña.

Ficha técnica y resumen del proceso de instrumentación del Módulo E del Hospital de Heredia

El Hospital San Vicente de Paúl, en Heredia, fue inaugurado en el año 2010 y vino a sustituir el antiguo centro médico fundado en 1890. El proyecto cuenta con un total de 37 487 metros cuadrados, distribuidos en seis edificios o módulos, el más alto de ellos llamado “Moduló E”, con un semisótano y cinco pisos de aproximadamente cinco metros de altura cada uno.

Es precisamente en este módulo donde el Laboratorio de Ingeniería Sísmica (LIS) colocó dos acelerógrafos, aprovechando el convenio existente con la Caja Costarricense de Seguro Social (CCSS) para el monitoreo de actividad sísmica en el país. La importancia de instrumentar este tipo de estructuras y sus beneficios se detallan en http://www.lis.ucr.ac.cr/index.php?id=1738.

El módulo E cuenta con un sistema sismorresistente (SSR) tipo dual según el CSCR-10, compuesto de marcos y muros de concreto reforzado. Este se encarga de resistir las cargas gravitacionales y fuerzas laterales a las que el edificio es sometido. La cimentación del mismo consiste en una losa flotante de 45 cm de espesor desplantada a 1.5 metros del contrapiso. Hasta el momento este es el único edificio instrumentado por el LIS con este tipo de fundación.

El sistema de entrepisos utilizado se compone de viguetas prefabricadas de concreto pretensado con una sobrelosa colada en sitio, el mismo actuá como un diafragma rígido que distribuye las fuerzas laterales a los diferentes elementos verticales (muros y columnas).
