Hospital del Trauma, INS

Regresar a estructuras
Compartir en:

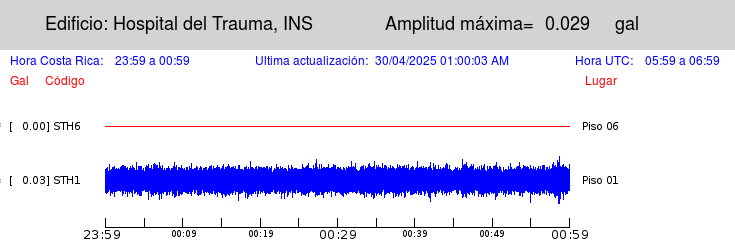

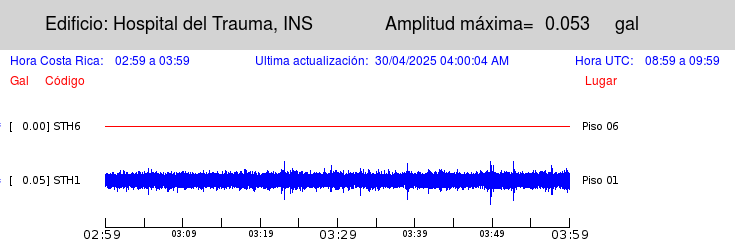

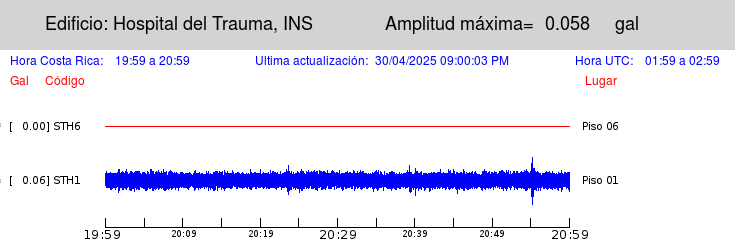

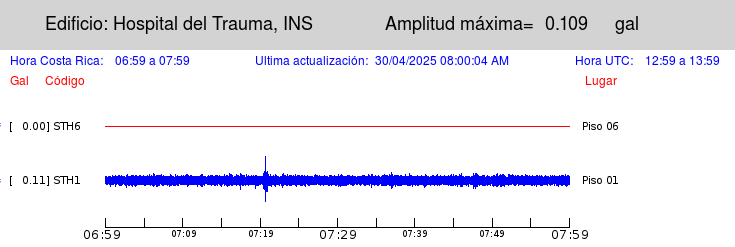

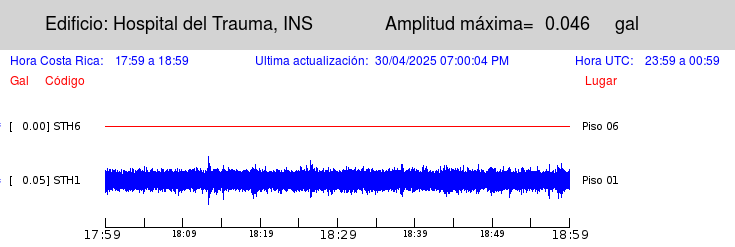

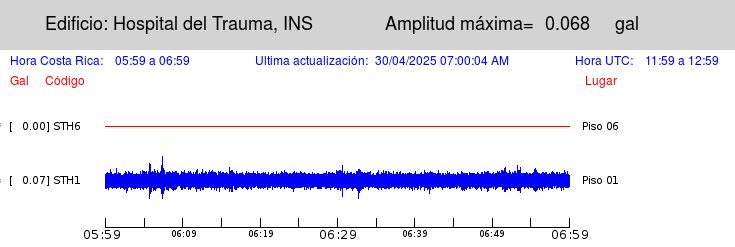

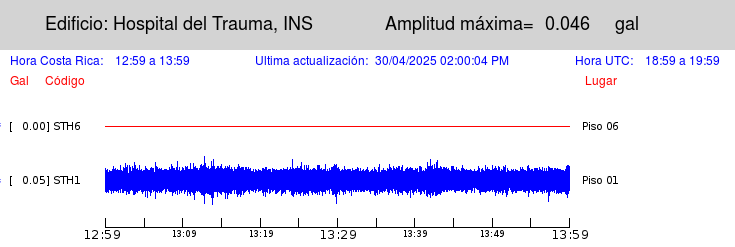

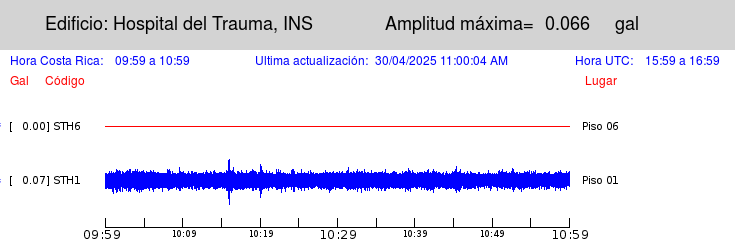

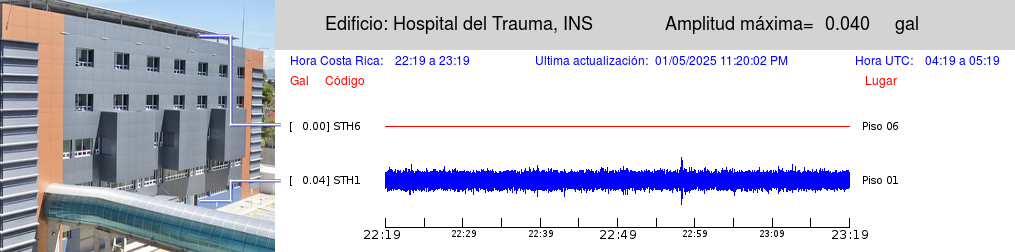

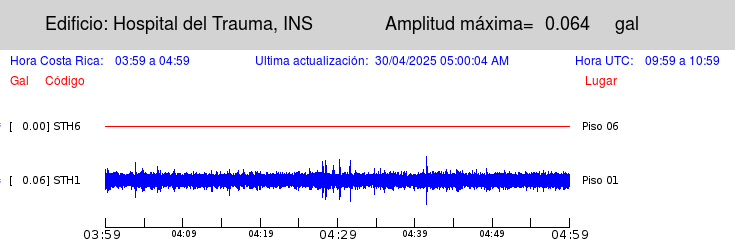

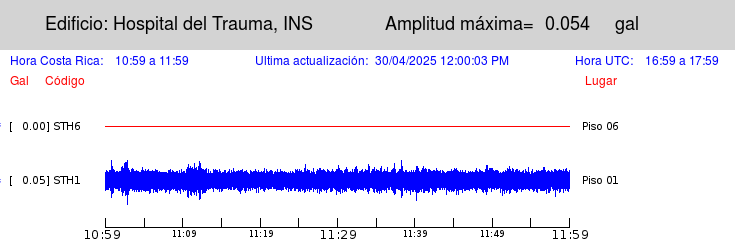

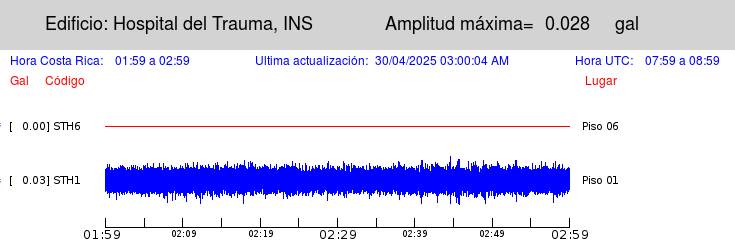

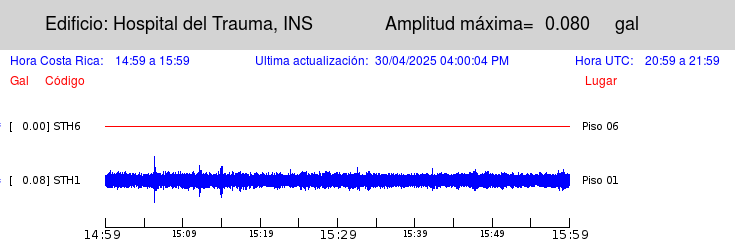

La imágen anterior muestra los datos en las trazas de la última hora. Si quieres ver las imagenes con los datos en trazas de las horas anteriores, ver los siguientes enlaces:

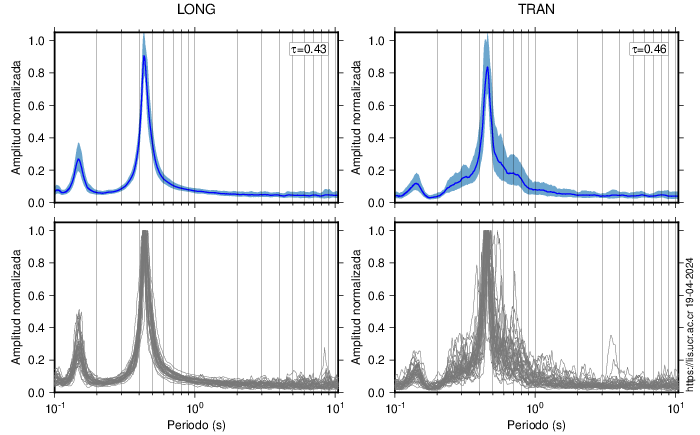

El cociente espectral se calcula tomando la última hora de registro. Se divide el espectro de amplitud de la componente longitudinal (LONG) del piso superior entre la misma componente del piso inferior. De igual manera se calcula el espectro de la componente transversal (TRAN).

Resumen técnico.

Proyecto Hospital del Trauma, INS
Desarrollador Instituto Nacional de Seguros (INS)
Arquitectura Arq. Alberto Linner Díaz
Ingeniería Estructural Ing. Enrique Moreno Estrada e Ing. Adrián Moreno Rojas
Construcción Van der Laat y Jiménez S.A.
Tipo de uso Centro Hospitalario
Área de construcción ---
Cantidad de edificios ---
Concluido en Diciembre de 2013
Módulo instrumentado Edificio Principal Torre 1
Pisos 5 pisos
Sistema Sismorresistente Tipo dual: marcos y muros de concreto reforzado
Sistema de entrepiso Viguetas pretensadas de concreto
Cimentación Placas aisladas

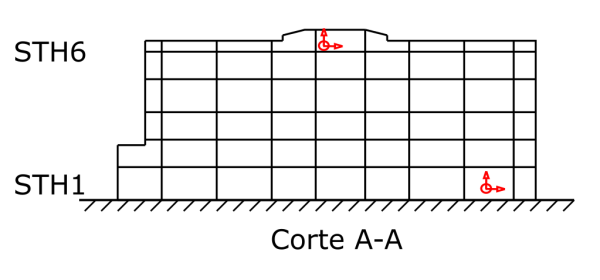

Acelerógrafos instalados 2, en los pisos 1 y 6
Resumen técnico
Instrumentado desde Diciembre, 2017

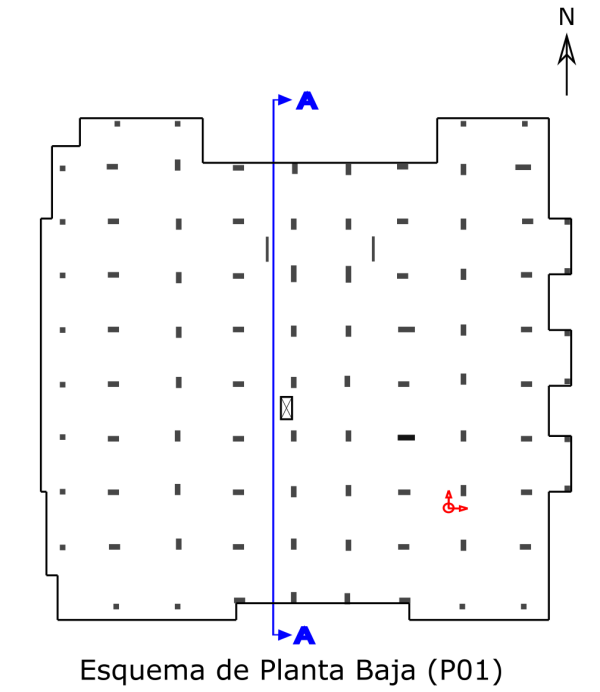

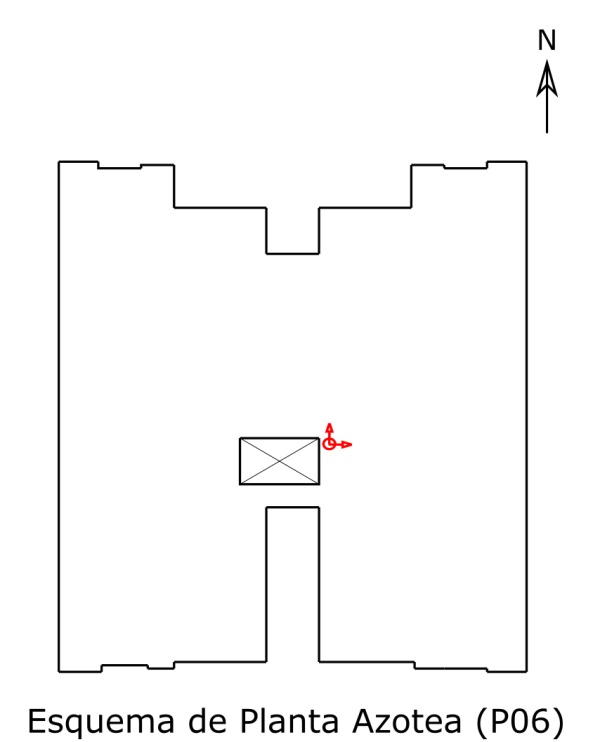

Esquema de planta física.

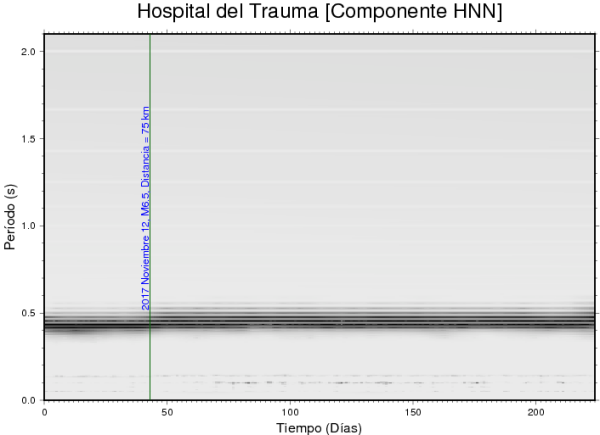

La siguiente figura muestra los períodos naturales de vibración de la estructura en función del tiempo. La ventana de medición va desde Octubre del 2017 a Mayo del 2018. Cada traza negra corresponde a un período determinado. En este enlace se puede ver una explicación al respecto: http://www.lis.ucr.ac.cr/2319

Reseña.

El Hospital del Trauma, ubicado en La Uruca de San José, fue inaugurado en diciembre de 2013 y construido con el objetivo de brindar servicios especializados a pacientes que sufrieron accidentes laborales o de tránsito, que hasta entonces eran ofrecidos por hospitales privados y la Caja Costarricense del Seguro Social. El proyecto consiste de una edificación de cinco pisos y cuenta con un área de aproximadamente 4000 metros cuadrados por nivel.

La estructura principal del centro hospitalario cuenta con un sistema sismorresistente (SSR) de tipo dual según el Código Sísmico de Costa Rica 2010 (CSCR-2010). El SSR cuenta con dos ejes de resistencia ortogonales entre sí, ambos compuestos por marcos y muros de concreto reforzado. Además, los entrepisos son de viguetas de concreto prefabricado pretensadas con sobrelosas de 7 cm de espesor. Debido a las dimensiones del entrepiso estos actúan como diafragmas rígidos. El SSR descrito permite resistir las cargas gravitacionales y laterales a las que está sometida la estructura. Este SSR transmite sus cargas a cimentaciones de placas aisladas unidas entre sí por vigas de amarre.

El Laboratorio de Ingeniería Sísmica instrumentó este edificio desde diciembre 2017, mediante dos acelerógrafos situados en el Piso 1 y en la Azotea.
