Hospital La Anexión

Regresar a estructuras
Compartir en:

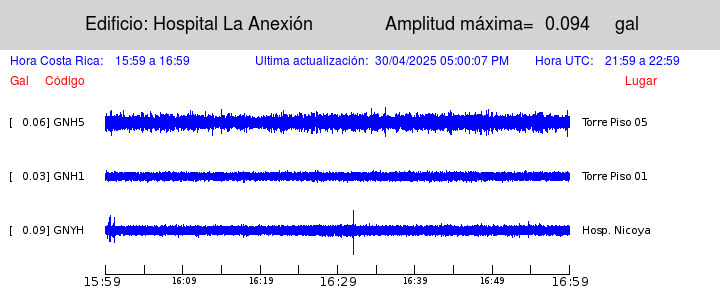

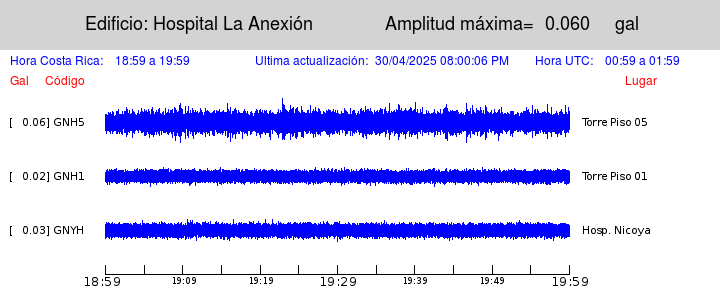

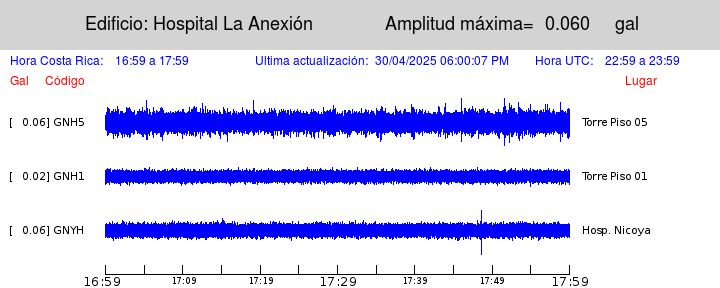

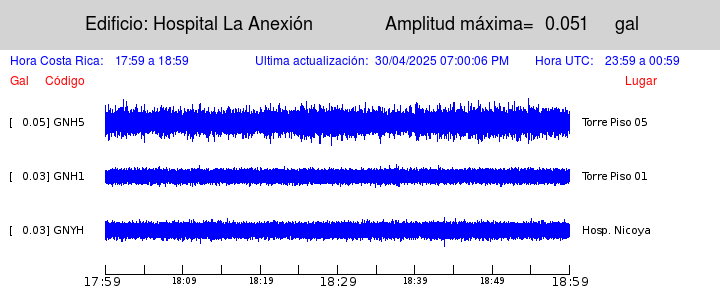

La imágen anterior muestra los datos en las trazas de la última hora. Si quieres ver las imagenes con los datos en trazas de las horas anteriores, ver los siguientes enlaces:

El cociente espectral se calcula con los datos sísmicos que se han registrado durante varios años. El espectro de amplitud de la planta superior se divide con el de la planta inferior para la componente longitudinal (a lo largo del edificio -LONG-) y transversal (perpendicular al edificio -TRAN-). En el recuadro se muestra el valor del período donde se alcanza la mayor amplitud.

Resumen técnico.

Proyecto Torre Hospital de La Anexión en Nicoya
Desarrollador Caja Costarricense de Seguro Social (CCSS)
Arquitectura ---
Ingeniería Estructural ---
Construcción Estructuras S.A
Tipo de uso Centro Hospitalario
Área de construcción 8722 m2
Cantidad de edificios 1
Concluido en Abril, 2016
Módulo instrumentado Edificio principal
Pisos 5
Sistema Sismorresistente Tipo dual: marcos y muros de concreto reforzado
Sistema de entrepiso Entrepiso de viguetas pretensadas
Cimentación Losa flotante
Acelerógrafos instalados 2, en Pisos 1 y 5
Resumen técnico
Instrumentado desde Noviembre, 2016

Esquema de la planta física.

La siguiente figura muestra los períodos naturales de vibración de la estructura en función del tiempo. La ventana de medición va desde Octubre del 2017 a Junio del 2020. Cada traza negra corresponde a un período determinado. En este enlace se puede ver una explicación al respecto: http://www.lis.ucr.ac.cr/2319

Reseña.

La Torre Médica del Hospital La Anexión de Nicoya corresponde a la segunda etapa de inversión en el Centro Hospitalario de Nicoya, ya que la primera incluyó el reforzamiento de 7267 m2 de la actual estructura del Hospital La Anexión de Nicoya, con la finalidad de cumplir con los requisitos estipulados en el CSCR-2010.

Inició su funcionamiento en junio de 2016 y cuenta con un área de construcción de aproximadamente 8722 m2, distribuidos en 5 niveles que albergan distintas áreas, como lo son medicina general, obstetricia y ginecología, pediatría y neonatología. Posee una altura aproximada de 23 m, con alturas de piso a piso de 4.76 m.

El sistema de entrepiso utilizado consiste en viguetas pretensadas y bloques de concreto, con una sobrelosa colada en sitio. Presenta un conjunto de muros del ducto de escaleras en los extremos este y oeste de la edificación, mientras que en el centro de la torre se ubican los muros de los ductos de elevadores y un tercer conjunto de muros de ducto de escaleras.

Según el CSCR-10, el sistema sismoresistente se califica de tipo dual, ya que está compuesto de muros y marcos estructurales, y posee una clasificación de regularidad de tipo regular. La cimentación de las columnas y muros se realizó sobre una losa de fundación.
