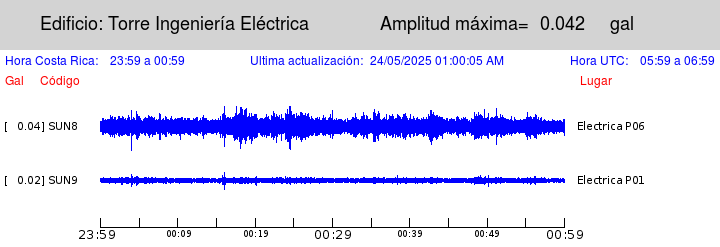

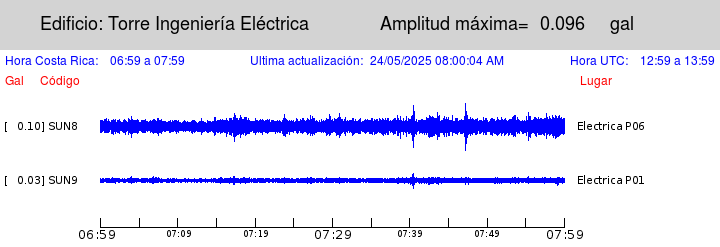

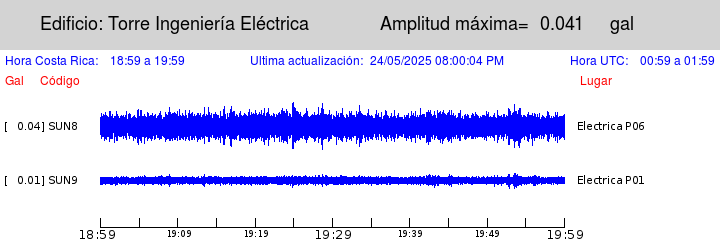

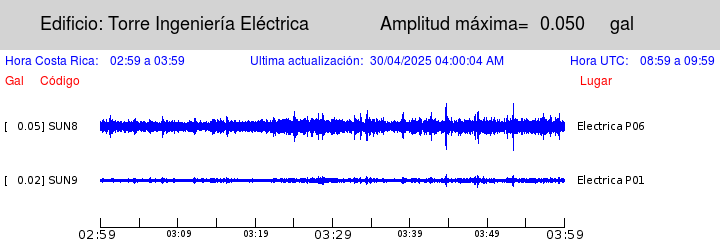

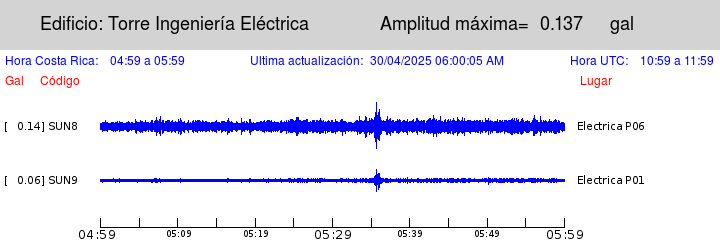

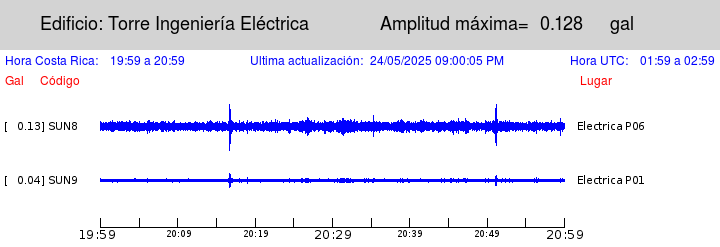

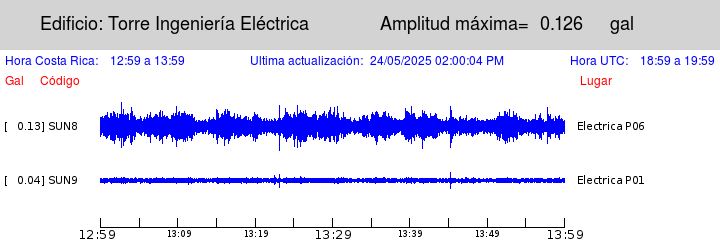

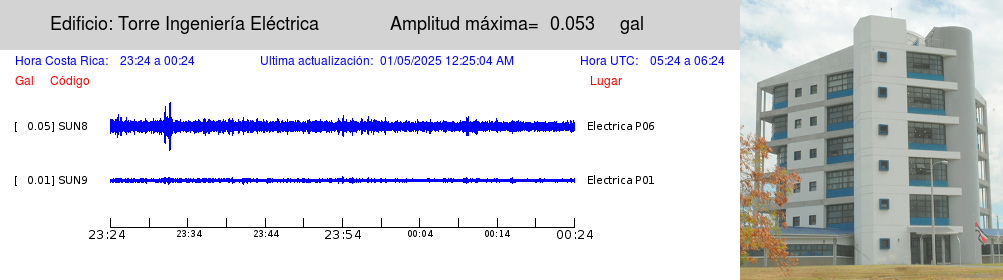

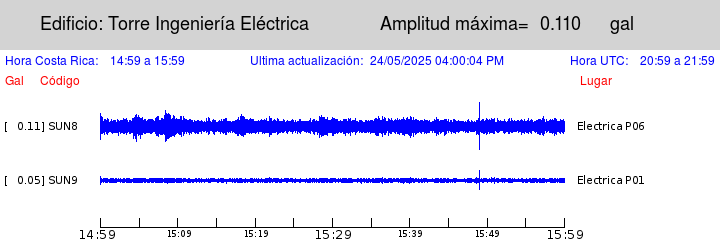

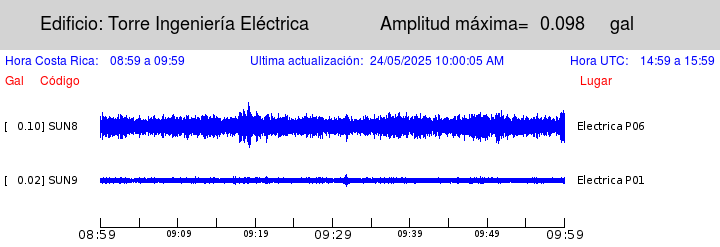

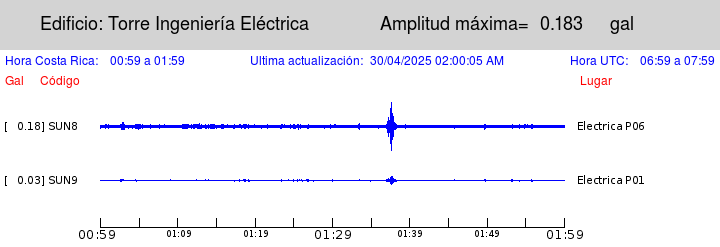

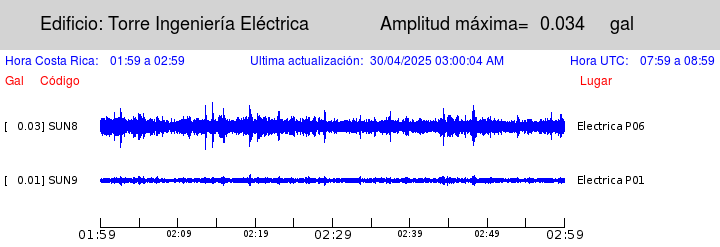

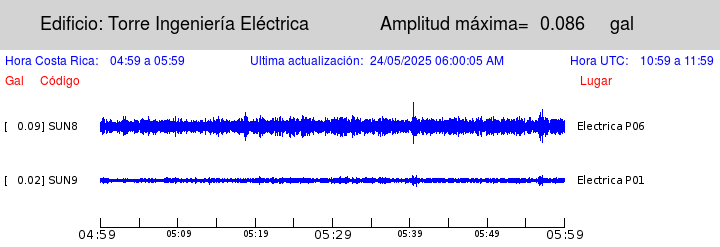

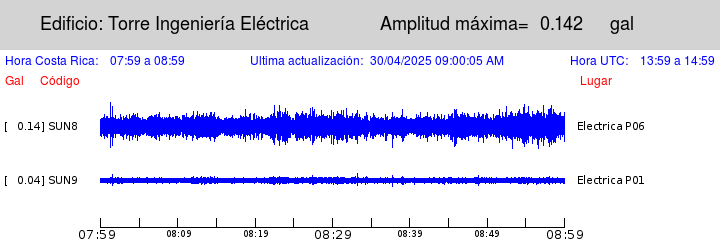

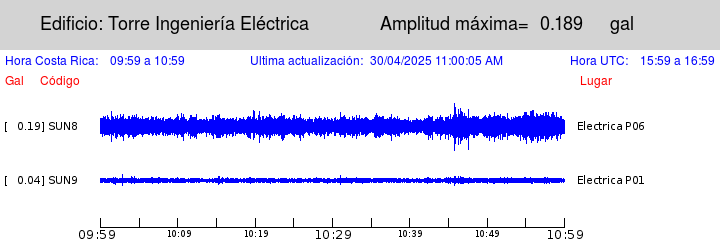

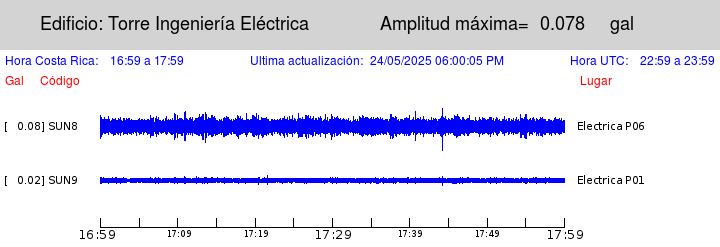

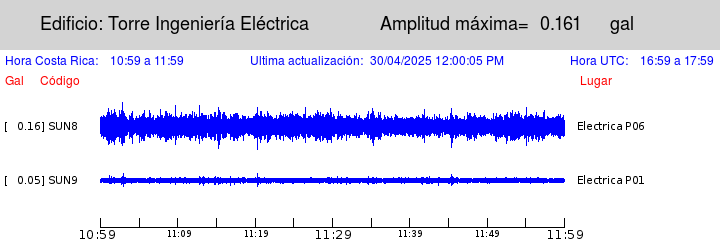

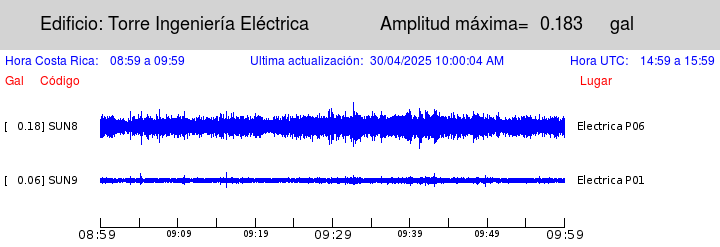

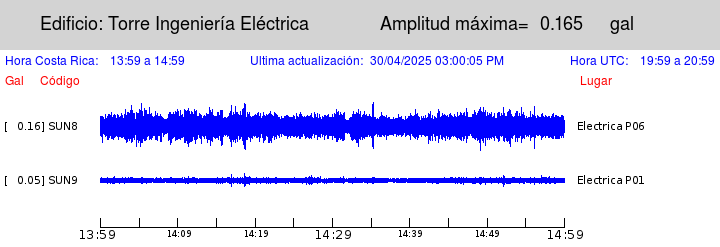

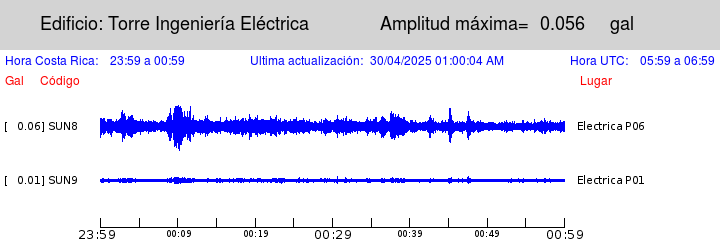

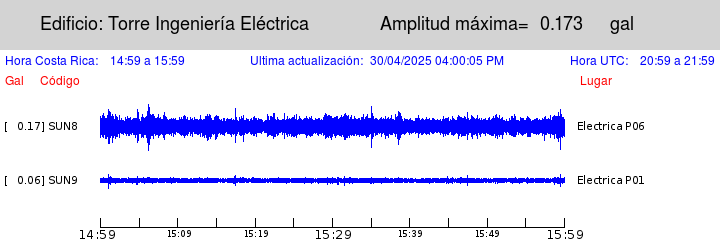

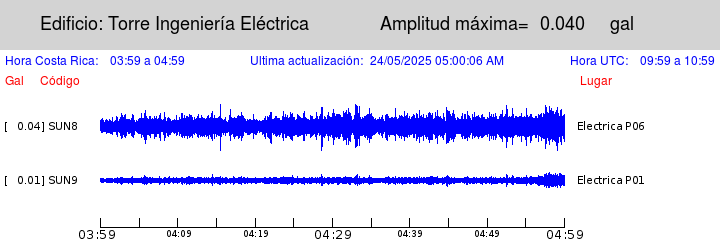

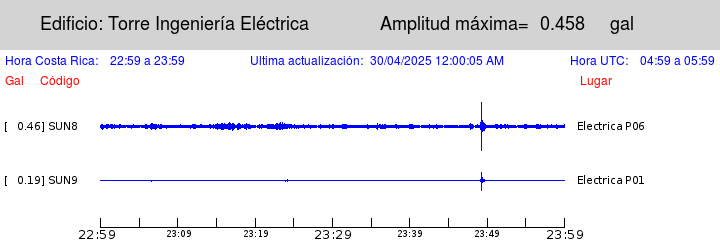

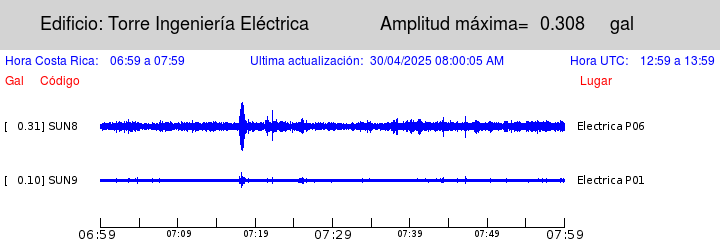

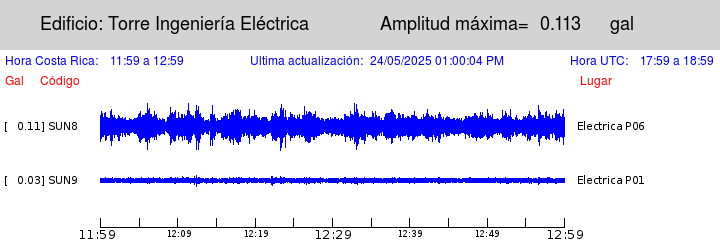

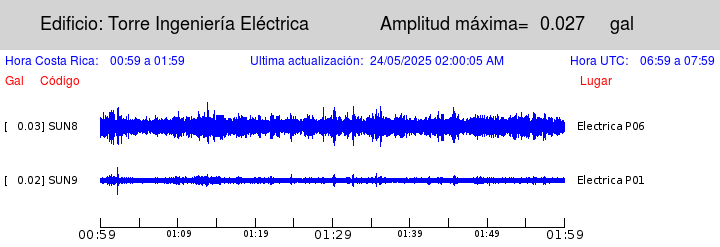

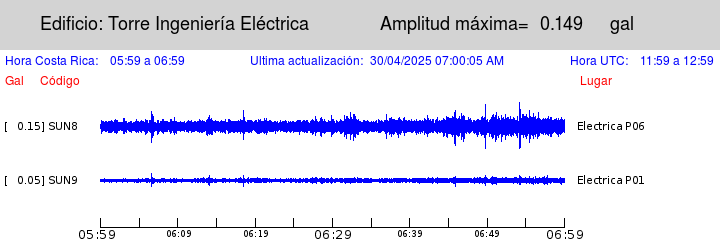

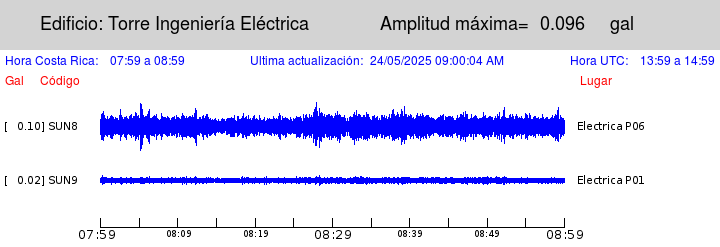

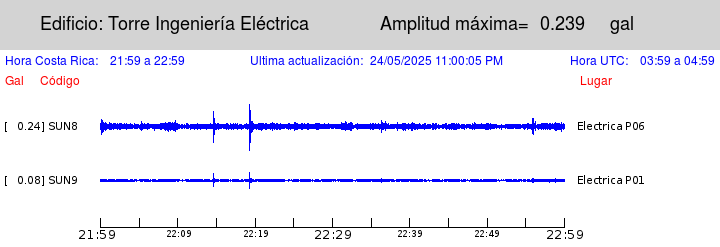

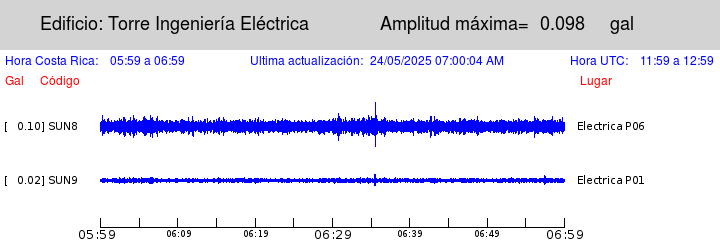

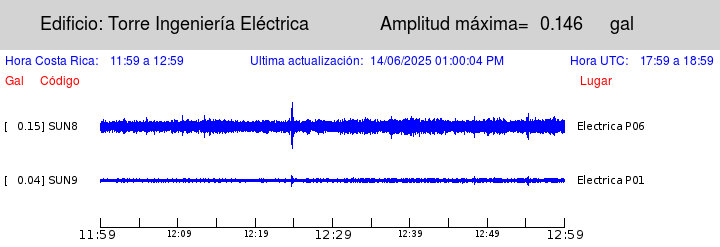

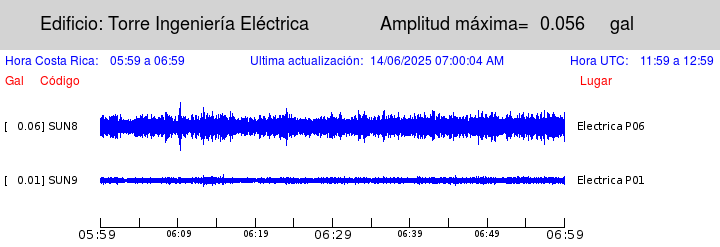

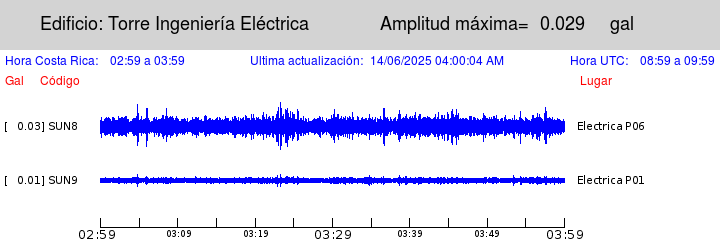

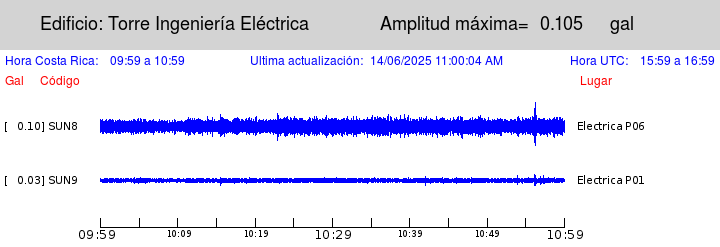

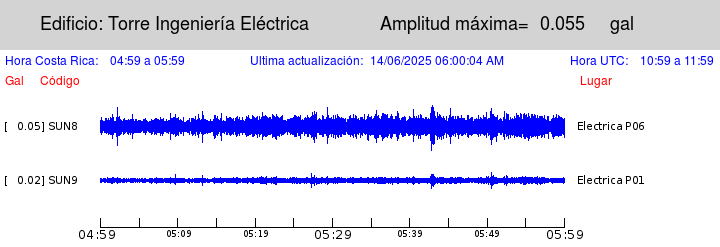

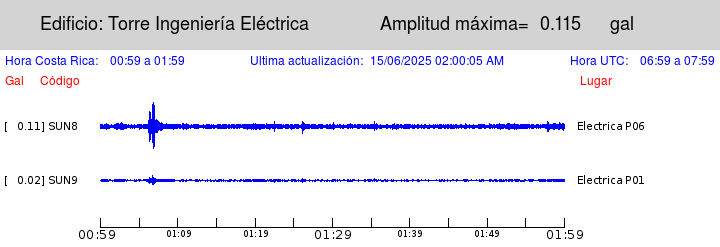

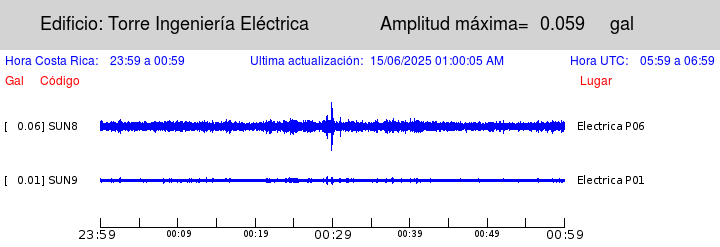

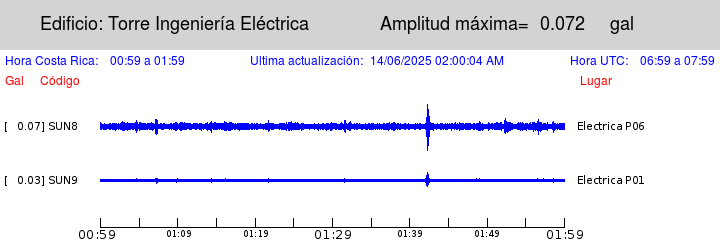

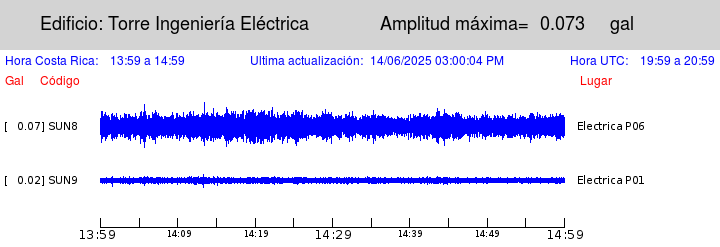

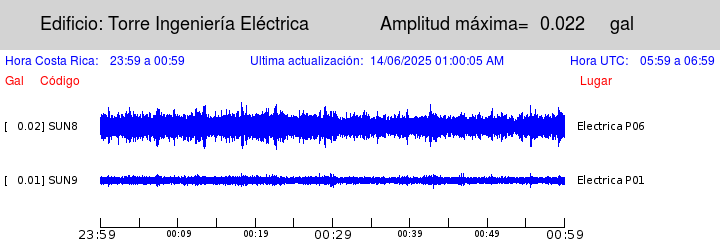

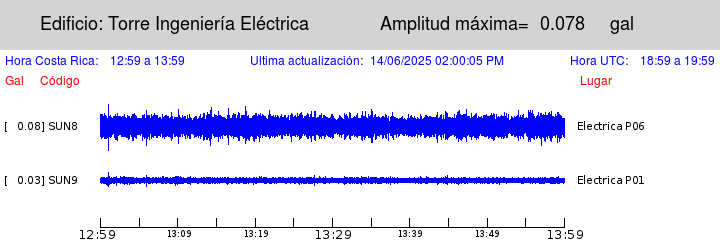

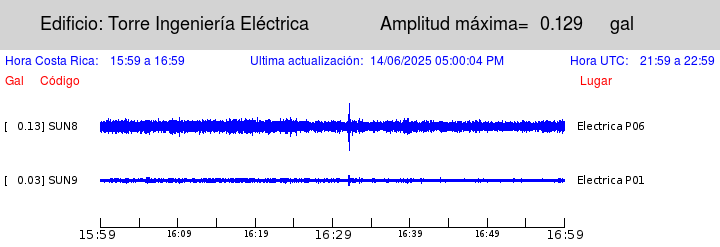

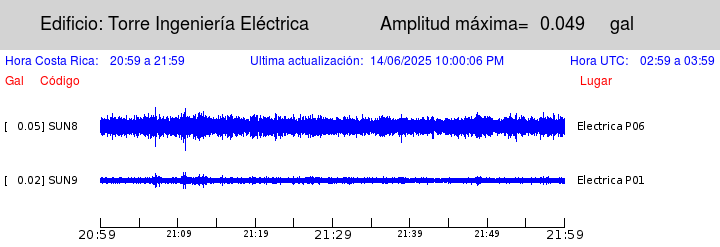

La imágen anterior muestra los datos en las trazas de la última hora. Si quieres ver las imagenes con los datos en trazas de las horas anteriores, ver los siguientes enlaces:

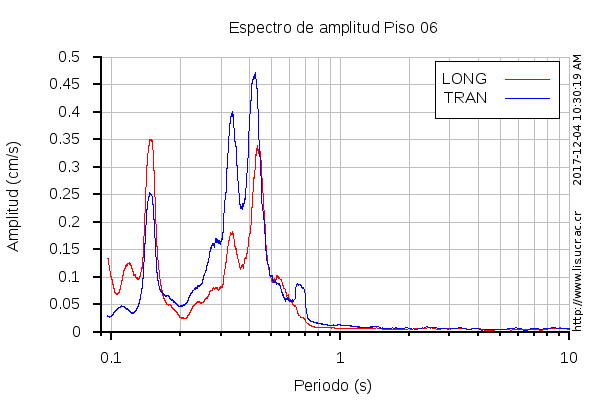

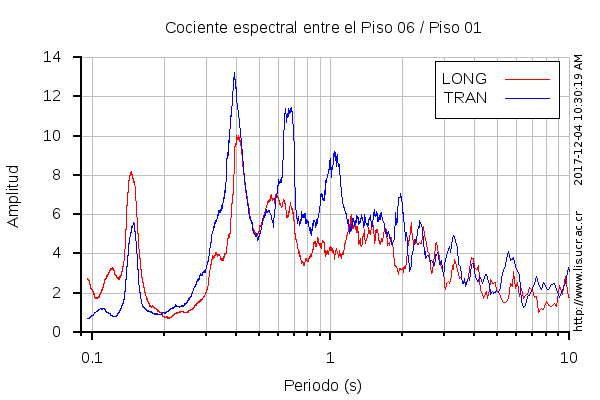

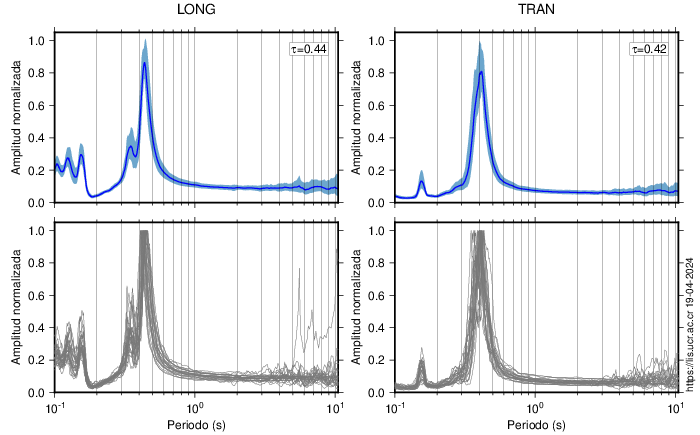

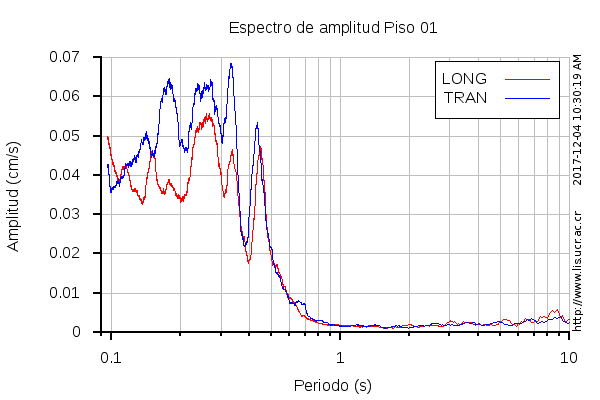

El cociente espectral se calcula con los datos sísmicos que se han registrado durante varios años. El espectro de amplitud de la planta superior se divide con el de la planta inferior para la componente longitudinal (a lo largo del edificio -LONG-) y transversal (perpendicular al edificio -TRAN-). En el recuadro se muestra el valor del período donde se alcanza la mayor amplitud.

Resumen técnico.

Proyecto Edificio de la Escuela de Ingeniería Eléctrica
Desarrollador Universidad de Costa Rica
Arquitectura Oficina Ejecutora de Programas de Inversión (OEPI)
Ingeniería Estructural Oficina Ejecutora de Programas de Inversión (OEPI)
Construcción P y P Construcciones
Tipo de uso Educación (aulas, laboratorios)
Área de construcción Aproximadamente 5000 m2
Cantidad de edificios 1
Concluido en Junio, 2006
Módulo instrumentado Edificio principal
Pisos 6
Sistema Sismorresistente Tipo dual: marcos y muros de concreto reforzado
Sistema de entrepiso Entrepiso pretensado de viguetas
Cimentación Placas aisladas amarradas por vigas de fundación
Acelerógrafos instalados 2, en Piso 1 y 6
Resumen técnico
Instrumentado desde Agosto 2016

Esquema de la planta física.

Reseña.

La construcción de esta edificación de 6 pisos inició el 7 de setiembre del año 2004 y fue inaugurado el 26 de junio del año 2006, cuenta con aproximadamente 5000 m² de construcción. Consiste en una torre que comprende de aulas, laboratorios especializados, cubículos para el profesorado, salas de reunión, estacionamiento para vehículos, entre otros. Este edificio se ubica en la Ciudad de la Investigación y es parte de un plan maestro elaborado por la UCR con el fin de fortalecer el Área de Ingeniería.

Los planos del nuevo edificio, que alberga aproximadamente a una población de 800 estudiantes y 58 profesores, fueron elaborados por la Oficina Ejecutora del Plan de Inversiones (OEPI), con el apoyo de los docentes de Ingeniería Eléctrica, quienes desarrollaron los planos eléctricos y mecánicos.

En lo que respecta a la cimentación, la edificación cuenta con un sistema de placas aisladas amarradas por vigas de fundación. El sistema de entrepisos consiste de viguetas prefabricadas de concreto pretensado.

Este edificio, al presentar una estructuración compuesta de muros y marcos de concreto reforzado, califica según el CSCR10 como una estructura de tipo dual sismoresistente.
