Torres Paseo Colón

Regresar a estructuras
Compartir en:

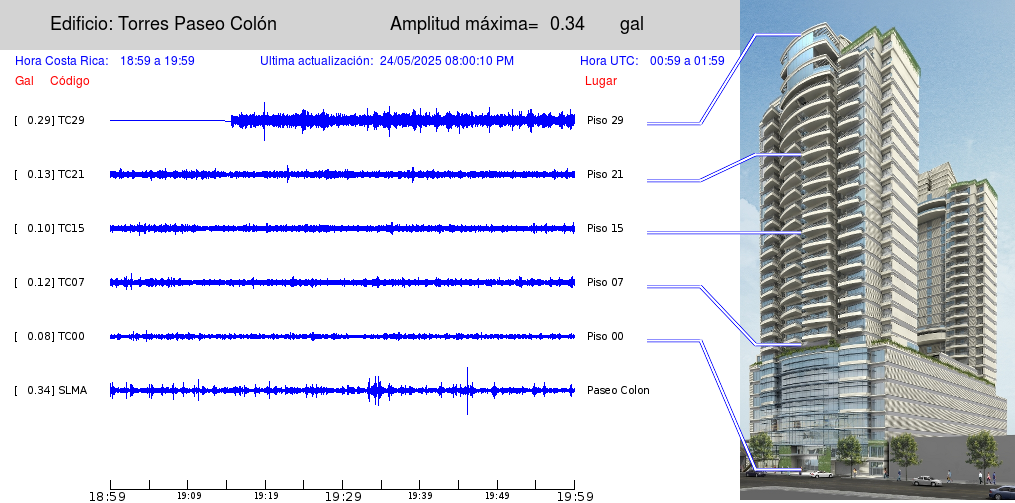

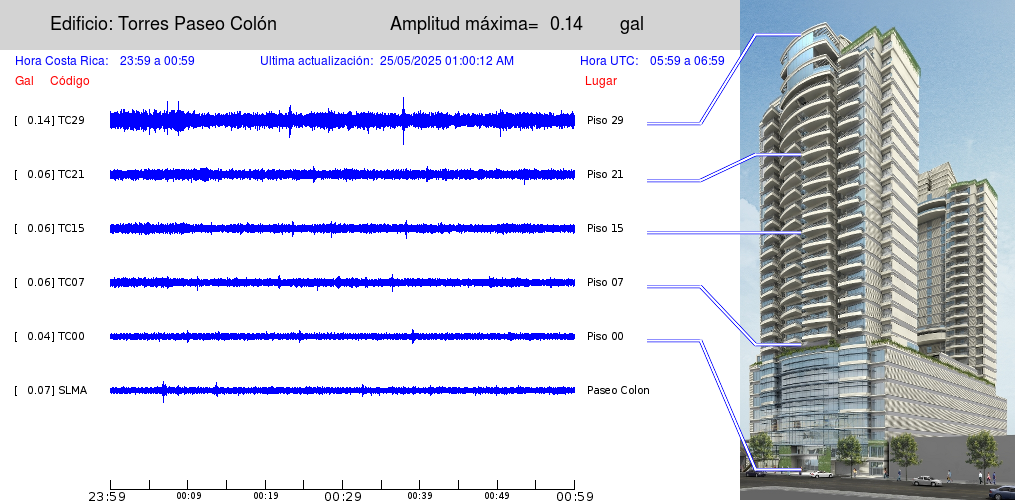

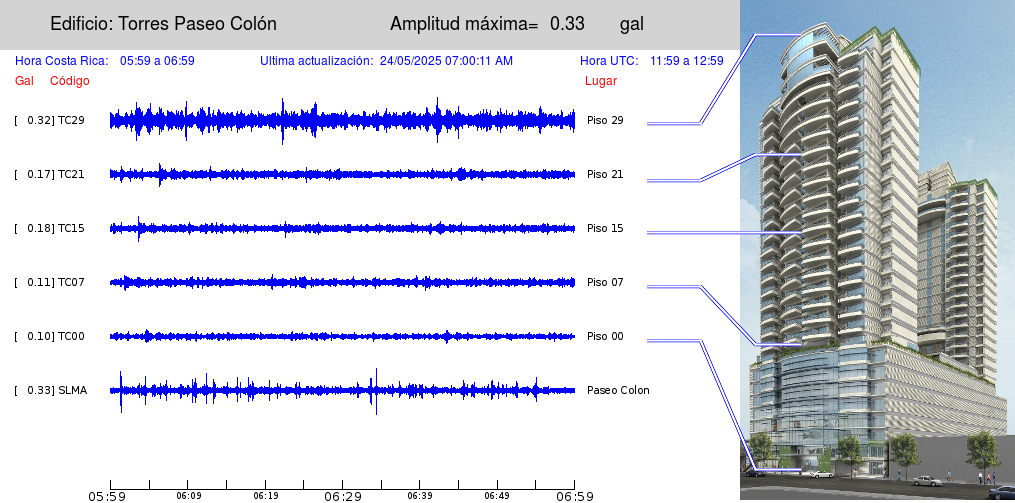

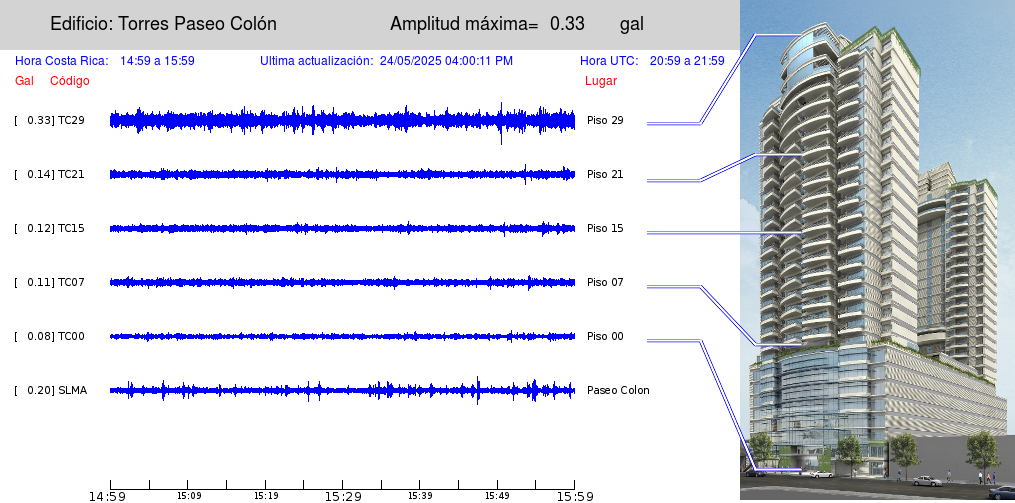

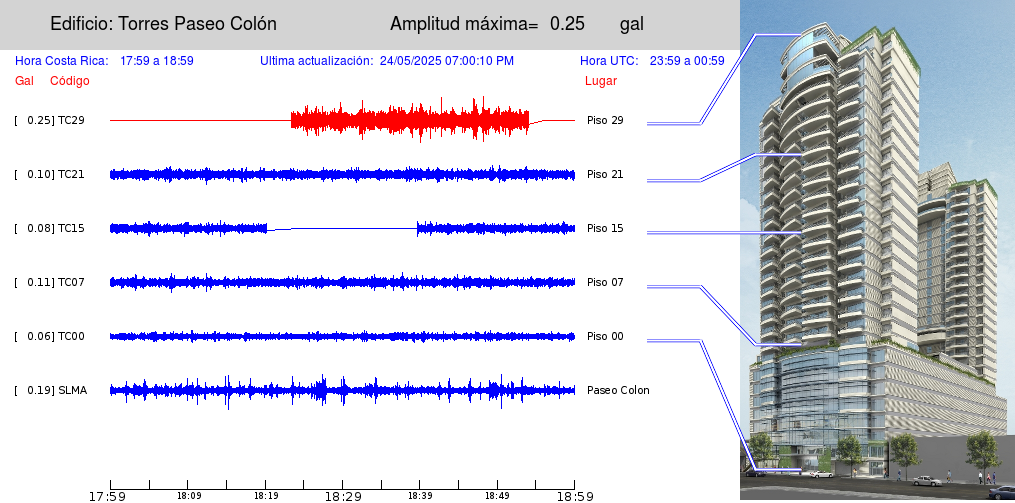

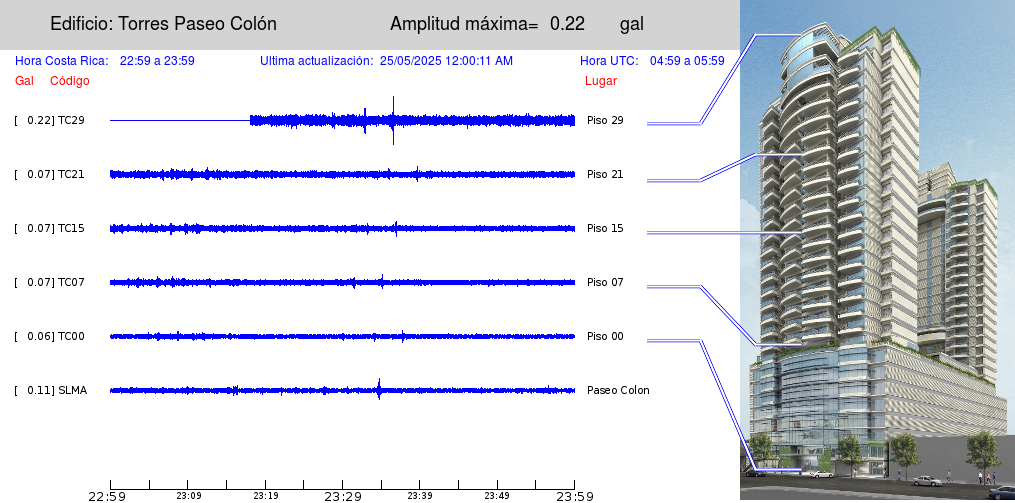

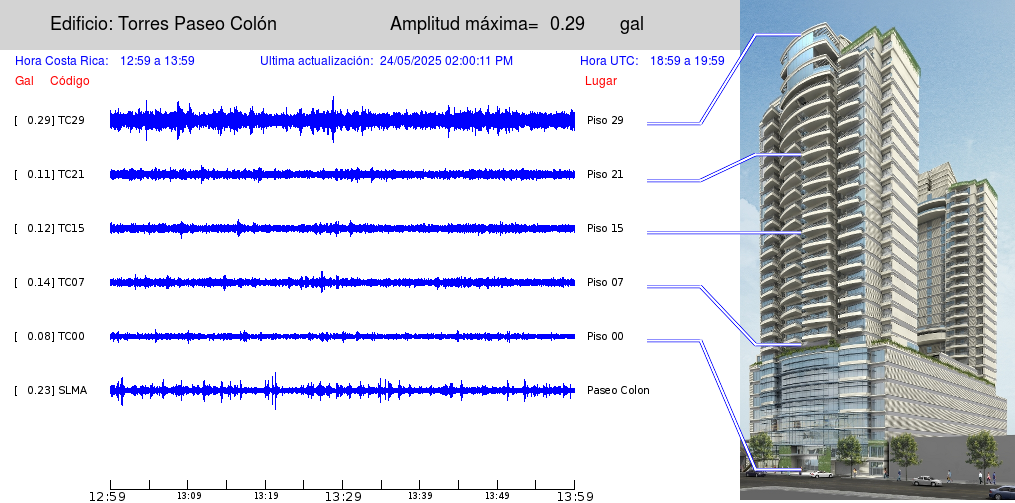

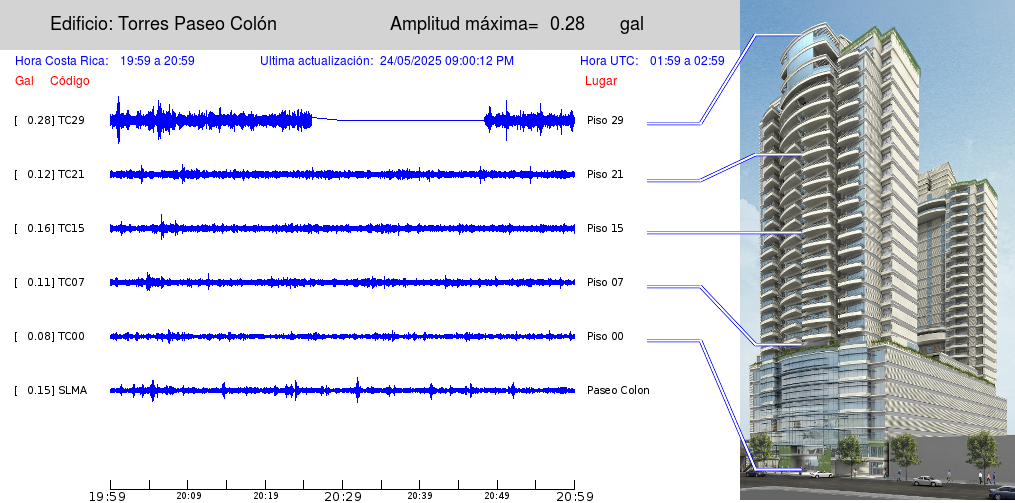

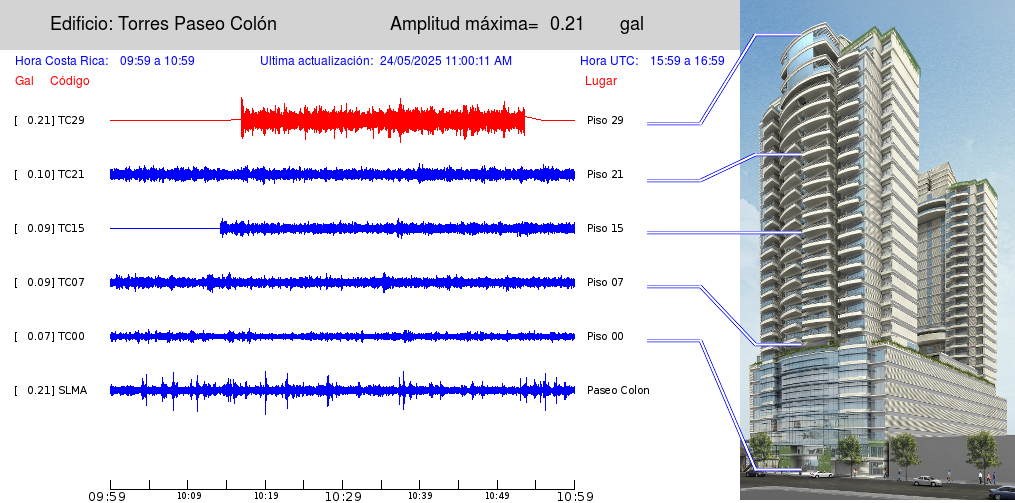

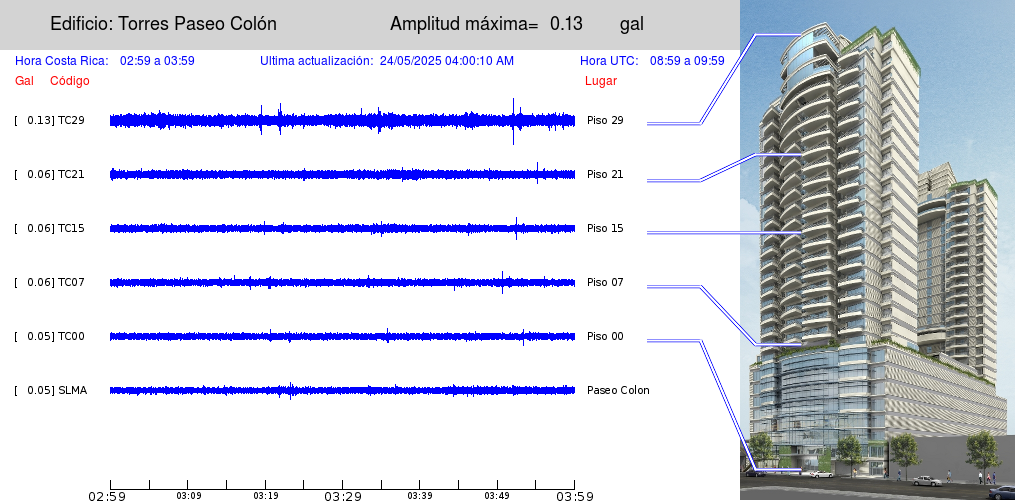

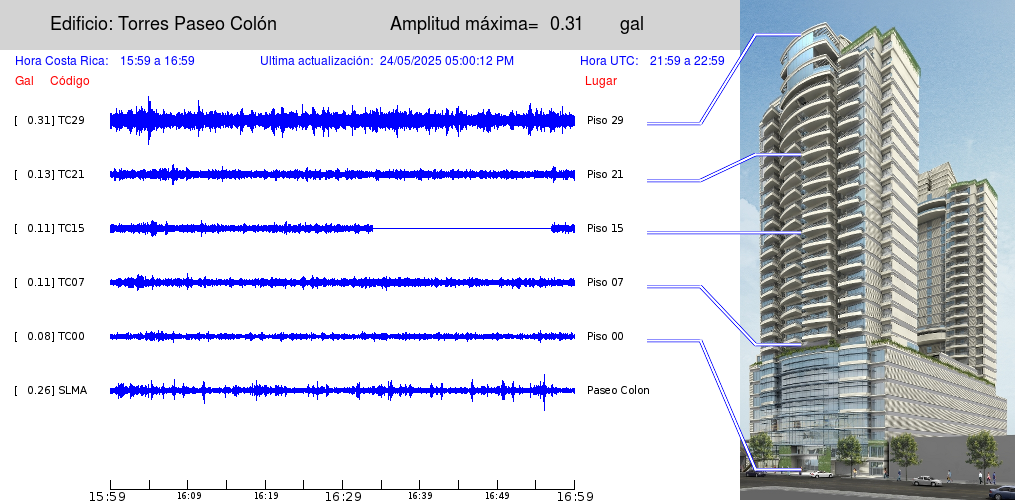

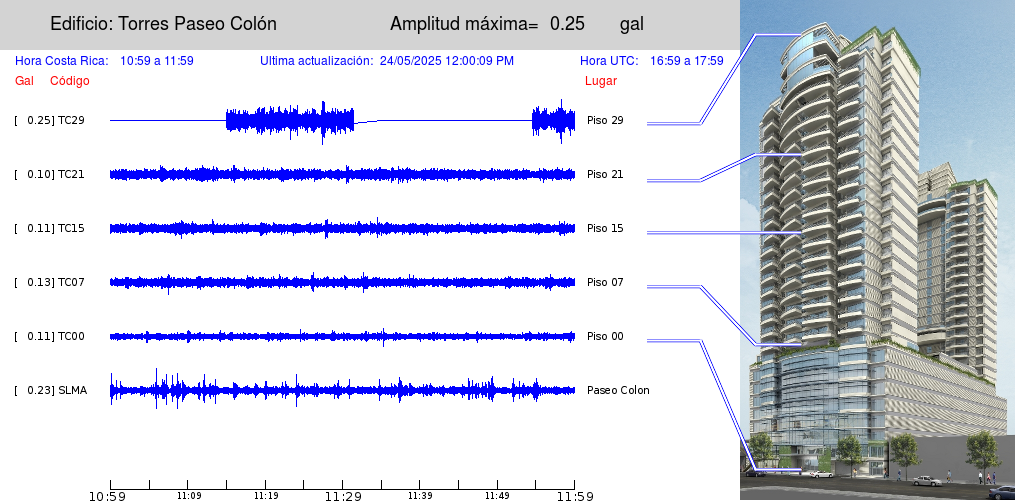

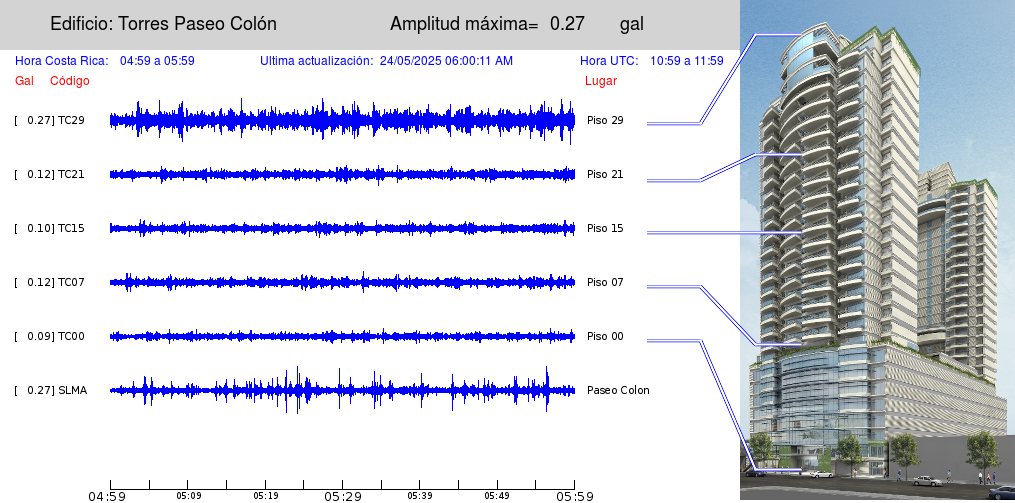

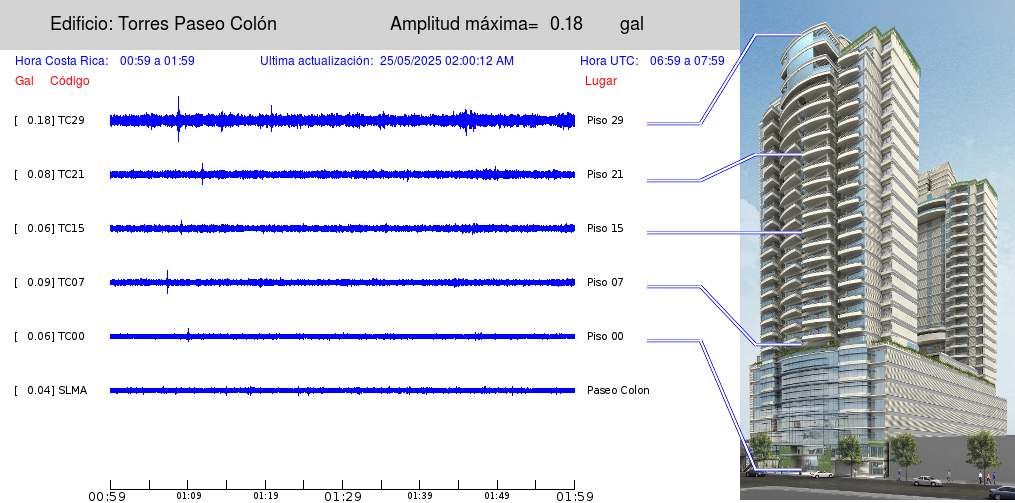

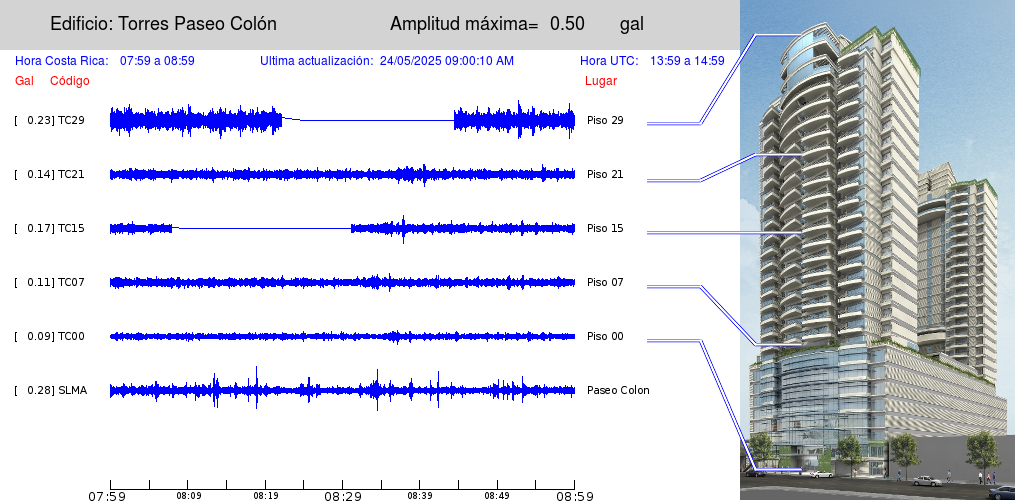

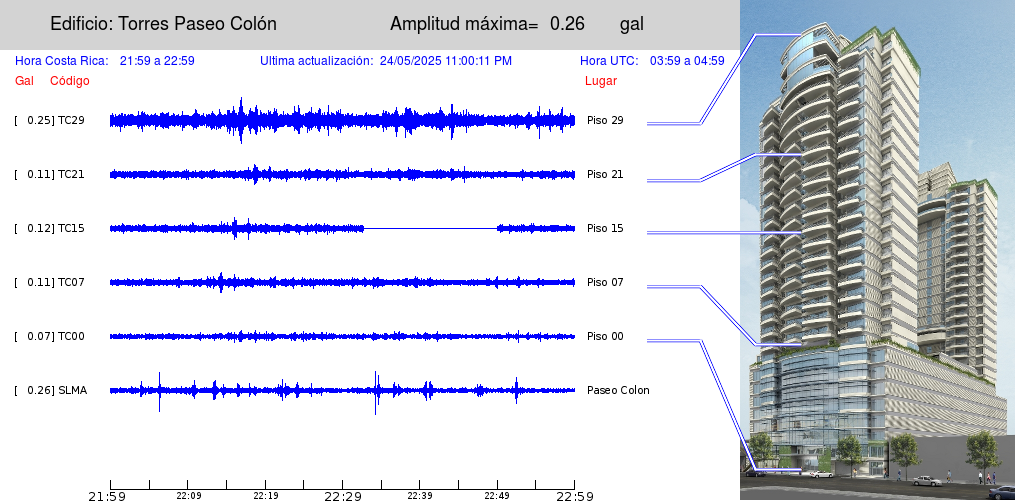

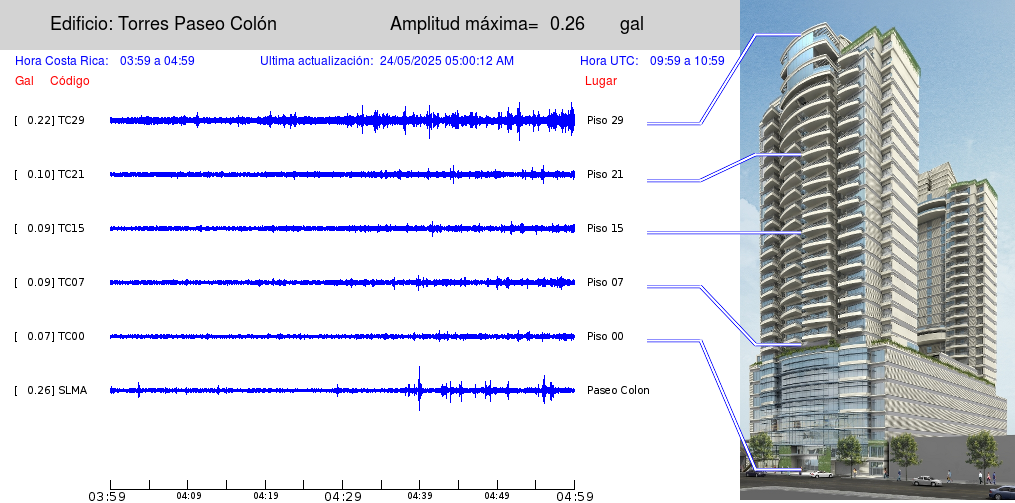

La imágen anterior muestra los datos en las trazas de la última hora. Si quieres ver las imagenes con los datos en trazas de las horas anteriores, ver los siguientes enlaces:

El cociente espectral se calcula con los datos sísmicos que se han registrado durante varios años. El espectro de amplitud de la planta superior se divide con el de la planta inferior para la componente longitudinal (a lo largo del edificio -LONG-) y transversal (perpendicular al edificio -TRAN-). En el recuadro se muestra el valor del período donde se alcanza la mayor amplitud.

Resumen técnico.

Proyecto Torres Paseo Colón
Desarrollador Grupo Inmobiliario del Parque
Arquitectura Arquitectura y Diseño
Ingeniería Estructural IECA Internacional
Construcción Proycon (Torre 1 y edificio de parqueos)
Tipo de uso Mixto: Comercio, oficinas y residencial
Área de construcción 34 278 m2
Cantidad de edificios 3 módulos (Torre 1, Parqueos, Torre 2)
Concluido en 2012 (Torre 1)
Módulo instrumentado Edificio Principal Torre 1
Pisos 28 (99m de altura)
Sistema Sismorresistente Tipo dual: marcos y muros de concreto reforzado
Sistema de entrepiso Losas multitubulares prefabricadas de concreto pretensado
Cimentación Placas aisladas sobre pilotes pre-excavados
Acelerógrafos instalados 5, en los pisos 1, 7, 15, 21 y azotea
Resumen técnico
Instrumentado desde Octubre 2012
Movimiento.

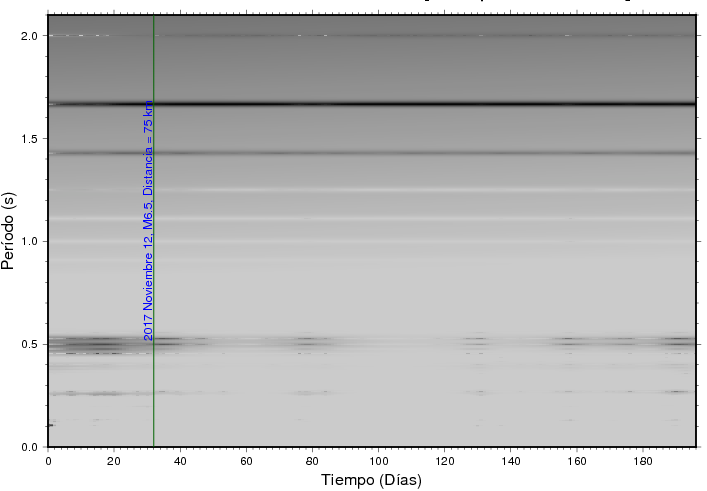

La siguiente figura muestra los períodos naturales de vibración de la estructura en función del tiempo. La ventana de medición va desde Octubre del 2017 a Junio del 2020. Cada traza negra corresponde a un período determinado. En este enlace se puede ver una explicación al respecto: http://www.lis.ucr.ac.cr/2319

Reseña.

Los edificios nuevos, a diferencia de la mayoría de estructuras existentes, se considera que no han presentado ningún tipo de daño. Esto genera condiciones idóneas para la verificación de los resultados obtenidos durante la etapa de diseño, según los modelos de análisis empleados.

Se ha implementado una red de acelerógrafos en la nueva torre de condominios del Paseo Colón colocados cada 7 pisos aproximadamente, para un total de 5 equipos. Los mismos son equipos digitales que regitran el movimiento en aceleración en las tres componentes ortogonales y son de marca Reftek modelo 130. Esta red registrará las aceleraciones de la estructura en tiempo real y de manera continua. Se ha seleccionado esta estructura por las siguientes razones:

  1. Es uno de los edificios más altos que se ha construído en Costa Rica.
  2. El edificio se ubica dentro del Area Metropolitana, que es la zona más densamente poblada del país.
  3. Al ser un edificio de apartamentos, puede ser utilizado como referente para inmuebles destinados para ese mismo fin, tomando en cuenta el gran crecimiento de estructuras elevadas en las cercanías.
  4. Esta es además una estructura de concreto reforzado que corresponde a los materiales de uso más común en Costa Rica.

El obtener los registros de movimiento lateral de un edificio en etapas tempranas de su vida útil, posibilita el cálculo de parámetros dinámicos que se toman como base para futuras comparaciones. Ejemplos de ello son los periodos fundamentales de vibración de la estructura, los cuales después de eventos sísmicos importantes, pueden emplearse para determinar si existió algún nivel de daño, observando las variaciones respecto a los parámetros base.

El hecho de colocar instrumentos en el edificio no implica que el mismo se vuelva más vulnerable, pues no se están modificando las condiciones en que la estructura responde ante el sismo. Por el contrario, edificios con instrumentación como la propuesta, poseen herramientas de punta para determinar posibles defectos y/o debilidades, que se pueden mejorar antes de que ocurran los sismos fuertes, para garantizar una respuesta de la estructura más adecuada.

Ver panfleto informativo de la instrumentación del edificio (pdf)

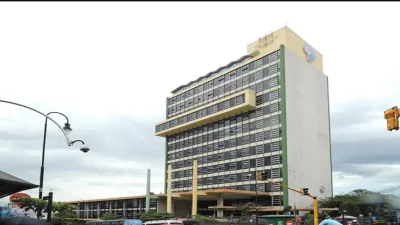

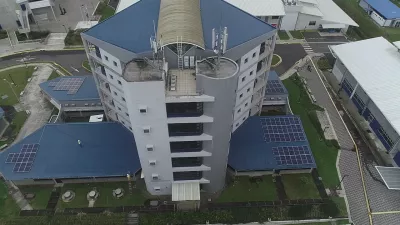

Ver otras estructuras:Teatro Nacional y Museo del OroTorres Paseo ColónHospital San Vicente de PaulHospital Clínica BíblicaHospital San RafaelCentro Corporativo ToboganInstituto Nacional de SegurosHospital del TraumaHospital La AnexiónEdificio Jenaro ValverdeEscuela de Ingeniería EléctricaEdificio Laureano Echandi,  Hospital Calderón Guardia y Hospital Nacional de Niños
