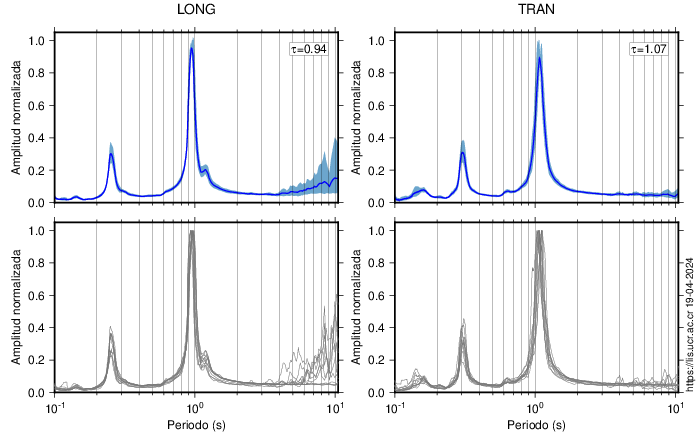

El cociente espectral se calcula tomando la última hora de registro. Se divide el espectro de amplitud de la componente longitudinal (LONG) del piso superior entre la misma componente del piso inferior. De igual manera se calcula el espectro de la componente transversal (TRAN).

Ver otras estructuras:Teatro Nacional y Museo del Oro, Torres Paseo Colón, Hospital San Vicente de Paul, Hospital Clínica Bíblica, Hospital San Rafael, Centro Corporativo Tobogan, Instituto Nacional de Seguros, Hospital del Trauma, Hospital La Anexión, Edificio Jenaro Valverde, Escuela de Ingeniería Eléctrica, Edificio Laureano Echandi,  Hospital Calderón Guardia y Hospital Nacional de Niños

Resumen técnico de la estructura.

Proyecto
Centro Corporativo El Tobogán
DesarrolladorInmobiliaria Contempo
ArquitecturaOssenbach Pendones y Bonilla Arquitectos
Ingeniería EstructuralIECA Internacional
ConstrucciónProycon
Tipo de usoMixto: Comercio y oficinas
Área de construcción85 000 m2
Cantidad de edificios2 módulos (Edificio Principal y de Parqueos)
Concluido en2015
Módulo instrumentado
Edificio Principal
Pisos11 (48m de altura)
Sistema SismoresistenteTipo dual: marcos y muros de concreto reforzado
Sistema de entrepisoLosas multitubulares prefabricadas de concreto pretensado.
CimentaciónCimentación Placas aisladas unidas por vigas de fundación
Acelerógrafos instalados3, en nivel de sotano #2, pisos 5 y 11
Instrumentado desdeAbril 2016

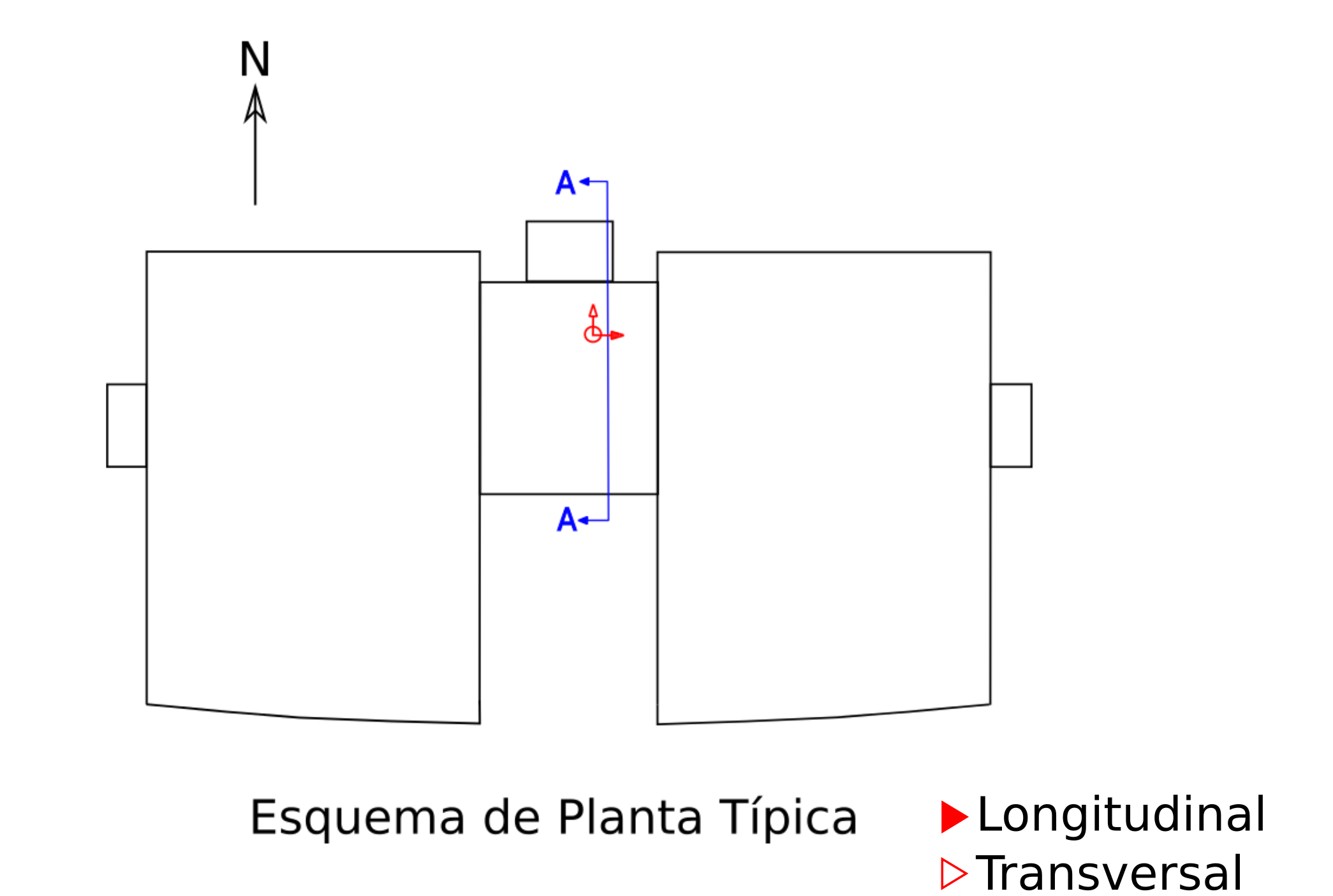

Esquema de planta física.

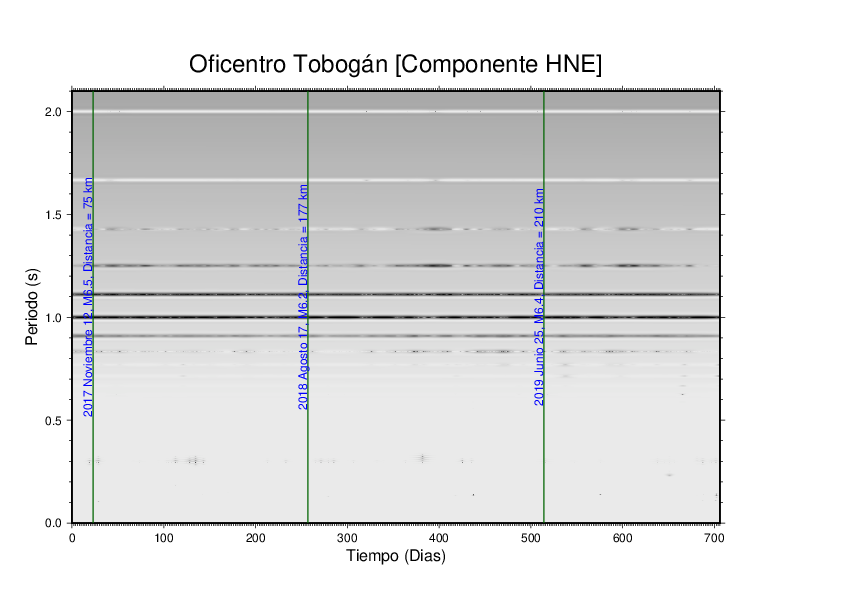

La siguiente figura muestra los períodos naturales de vibración de la estructura en función del tiempo. La ventana de medición va desde Octubre del 2017 a Mayo del 2019. Cada traza negra corresponde a un período determinado. En este enlace se puede ver una explicación al respecto: http://www.lis.ucr.ac.cr/2319

Reseña.

El Centro Corporativo el Tobogán se encuentra ubicado en la provincia de San José, en el distrito de San Francisco, que pertenece al cantón de Goicoechea.

Es un proyecto con más de 85 mil metros cuadrados, compuesto por dos edificios: el principal dedicado a oficinas­comercio y el secundario exclusivo para parqueos. Estos cuentan con dos puentes peatonales entre ellos para facilitar la circulación de los usuarios.

Se instrumentó el edificio principal, el cual tiene 11 pisos, 2 sótanos y un heliopuerto en su azotea, para una altura total aproximada de 48 metros. Su sistema estructural está compuesto de muros y marcos de concreto, calificado como un sistema sismo­resistente tipo dual según el CSCR­10, el cual se encarga de soportar las cargas gravitacionales y laterales a la cual se encuentre sometida la estructura a lo largo de su vida útil. Las cimentaciones de estos muros y columnas se componen de placas aisladas unidas por medio de vigas de fundación.

El sistema de entrepisos utilizado se compone de elementos prefabricados de concreto pretensado con una sobrelosa colada en sitio, el mismo actuá como un diafragma rígido que distribuye las fuerzas laterales a los diferentes elementos verticales (muros y columnas). La distribución en planta de los elementos que conforman el entrepiso es de tipo “tablero”, la cual propicia que todas las vigas sean de carga y ninguna de “amarre”.

Este edificio se instrumentó debido al interés expresado por el propietario, el cual contactó al Laboratorio de Ingeniería Sísmica (LIS) de la URC buscando asesoría para la compra, ubicación, instalación y mantenimiento de los acelerógrafos. Así mismo, el LIS proporciona su plataforma web para facilitar la visualización de las trazas de aceleración de cada acelerógrafo.

Ubicación

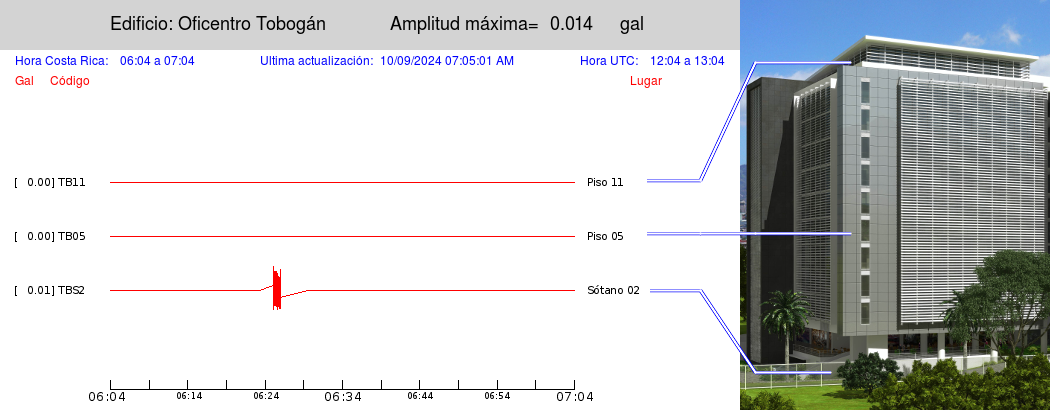

Últimas 24 horas
